半桥电磁炉

本方案适用于家用电磁炉，最大功率可达 15 千瓦，可支持高瓦数的爆炒功能，或需要线性功率调整及小功率连续加热来保持沸点、保温等功能，并具备硬件安全保护机制实现高效、安全特点。

电磁炉方案分别为：单管方案、半桥方案与全桥方案。单管方案适合 2 千瓦以下 ( 目前多数应用于家用电磁炉 ) ；但如须高瓦数的爆炒功能，功率则需到达 3 千瓦 ~ 15 千瓦，或需要线性功率调整及保持沸点、保温等功能时就需使用半桥方案；工业加热类超过 15 千瓦，则需采用全桥方案。 新唐半桥电磁炉方案采用工业级工作温度达 -40°C ~ 105°C 微控制器作为主控，内嵌硬件安全保护机制实现高效、安全特点，最大功率可达 15 千瓦，支持线性功率调整及小功率连续加热 ( 保持沸点、保温等 ) 功能，另提供多头灶方案实现集中控制、协调分配总功率。

单头灶 / 双头灶

  • 方案介绍：
    • Arm® Cortex®-M0 ，高达 48 MHz，可快速检测、实时调整功率与安全保护
    • 内建 12 位 6 通道 ADC， 2 个比较器
    • 多通道精准检测：电网电压、电流、IGBT 温度、线盘温度、锅底温度、过零检测等
    • 内建 48 MHz 16 位 6 通道 PWM ( 互补带死区 )
    • 高效控制 IGBT 开关，提升效率且延长使用寿命
    • 死区可调，相容多种 IGBT

Nuvoton Single-head stove system schematic diagram_SC

  • 安全保护机制：
    • 过温、过压、过流、浪涌等输出保护
      ( 外部信号可开关 PWM 及设置输出状态，实现快速保护 )
    • 集中控制、协调分配总功率

Nuvoton Single-head stove system Safety protection mechanisms_SC

多头灶（ 最高达 5 头 ）

  • 方案介绍：
    • Arm® Cortex®-M4 ，高达 72 MHz，可快速检测各灶的过温 / 过压 / 过流，实时调整分配功率与安全保护
    • 12 位 16 通道 ADC，2 个比较器
    • 多通道精准检测：电网电压、电流、IGBT 温度、线盘温度、锅底温度、过零检测等
    • 144 MHz ，16 位 12 通道 PWM ( 互补带死区 )
    • 高效控制 IGBT 开关，提升效率且延长使用寿命
    • 死区可调，相容多种 IGBT

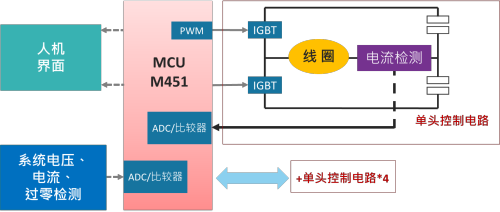

Nuvoton Multi-head stove system schematic diagram_SC

  • 安全保护机制：
    • 安全保护机制：过温、过压、过流、浪涌等输出保护
      ( 外部信号可开关 PWM 及设置输出状态，实现快速保护 )
    • 集中控制、协调分配总功率
  • 方案特色：
    • 支持线性功率输出与小功率连续加热、保持沸点、保温功能
    • 半桥电路灵活调整上下臂 IGBT 充放电时间
    • 多重安全快速保护：颠锅、过温、过压与过流等， 12 位 6 信道 ADC，
      2 个比较器等信号硬件直接开关 PWM
    • 提升效率且延长使用寿命：16 位 PWM ( 互补带死区 ) ，可高效控制 IGBT 开关

相关 IC:
