TWS 耳机充电盒

基于 ML51 开发的 TWS 耳机充电仓方案,主要有与耳机数据通信和充放电管理两大功能。通过 pogo pin 与耳机进行数据通信,实现弹窗等需要数据通信才能实现的功能;电池充电管理单元,有内置锂电池过充、过放、短路、过流等保护功能,系统稳定可靠。

  • 方案特色
    通过 2 个 pogo pin 与蓝牙耳机单线通讯
    -
    通过霍尔传感器,实现盒子的开合检测
    - 高精度电池电压、电流检测
    - 充放电管理
    - 3 个 LED 灯可实现多种显示效果
      支持 Micro USB/Type-C/Lightning 三种电源输入接口
    - 系统待机电流低于 4 μA
  • MCU 特点
    ML51 (低功耗高效能 1T-8051)
    - 最高支持 24 MHz 主频
    - 宽电压工作范围:1.8V ~ 5.5V
    内置 12 位元 ADC ,内建五阶参考电压
    具备强灌电流驱动能力
    内置 PDMA
    低功耗运行:<15 μA ,睡眠模式:<1 μA

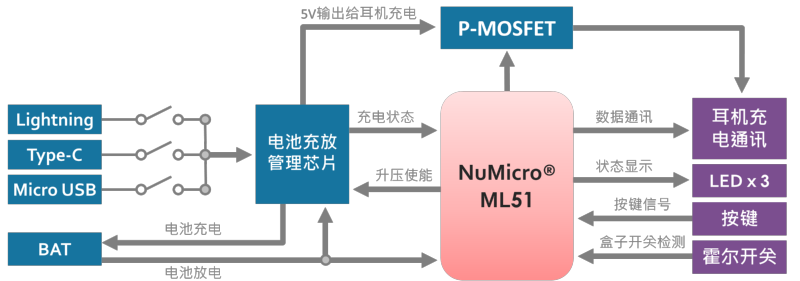

  • System Block Diagram
    TWS耳机充电盒
