MA35D1 Series

NuMicro^® MA35D1 系列为一颗异核同构的多核心微处理器，适用于高端 Edge IIoT Gateway。它是基于双核 64 位 Arm^® Cortex-A35 内核，执行速度可达 800 MHz，并搭载一颗 180 MHz Arm Cortex-M4 内核。基于此高性能内核，MA35D1 系列有助于 Tiny AI/ML 边缘运算。

MA35D1 系列支持 16 位 DDR2/ DDR3 和 DDR3L SDRAM。为了简化系统设计和生产，MA35 系列提供了 LQFP 和 BGA 两种封装，并堆栈 DDR2/DDR3L SDRAM，最大容量达 512 MB，能够显着的减少 PCB 层数、面积、以及降低电磁干扰。

MA35D1 系列是一个可信任的系统，可以满足物联网产品的安全需求。它包括多个进阶的安全机制，例如新唐 TSI（Trusted Secure Island）一个独立的安全硬件单元、TrustZone、安全启动 (secure boot)、篡改检测、内建 AES、SHA、ECC、RSA 和 SM2/3/4 加解密加速器、及一个真随机数产生器 (TRNG)，并包含密钥储存 (Key Store) 和一次编程内存 (OTP memory)。所有安全相关的操作都在 TSI 中执行，保护具有敏感性和高价值的数据。这些安全特性也可以满足客户在 IEC 62443 认证方面的要求。

为满足高端 Edge IIoT Gateway 需求，MA35D1 系列集成 PDMA，其能够直接存取系统内存，无需 CPU 介入提升系统性能。同时，MA35D1 系列提供多组进阶和高速的通讯接口，如千兆以太网、SDIO3.0、高速 USB 2.0、CAN FD 等，可以应用于高端 Edge Gateway及新能源等应用需求。

于人机接口应用，MA35D1 系列提供 LCD 显示控制器，分辨率可达 1920 x 1080 每秒 60 帧，及一个 2D 图形加速器、JPEG 和 H.264 译码器等，带来更好的图形人机接口效果和视频拨放。

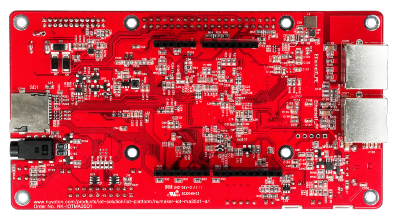

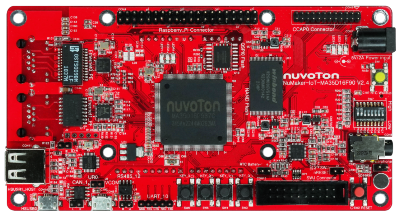

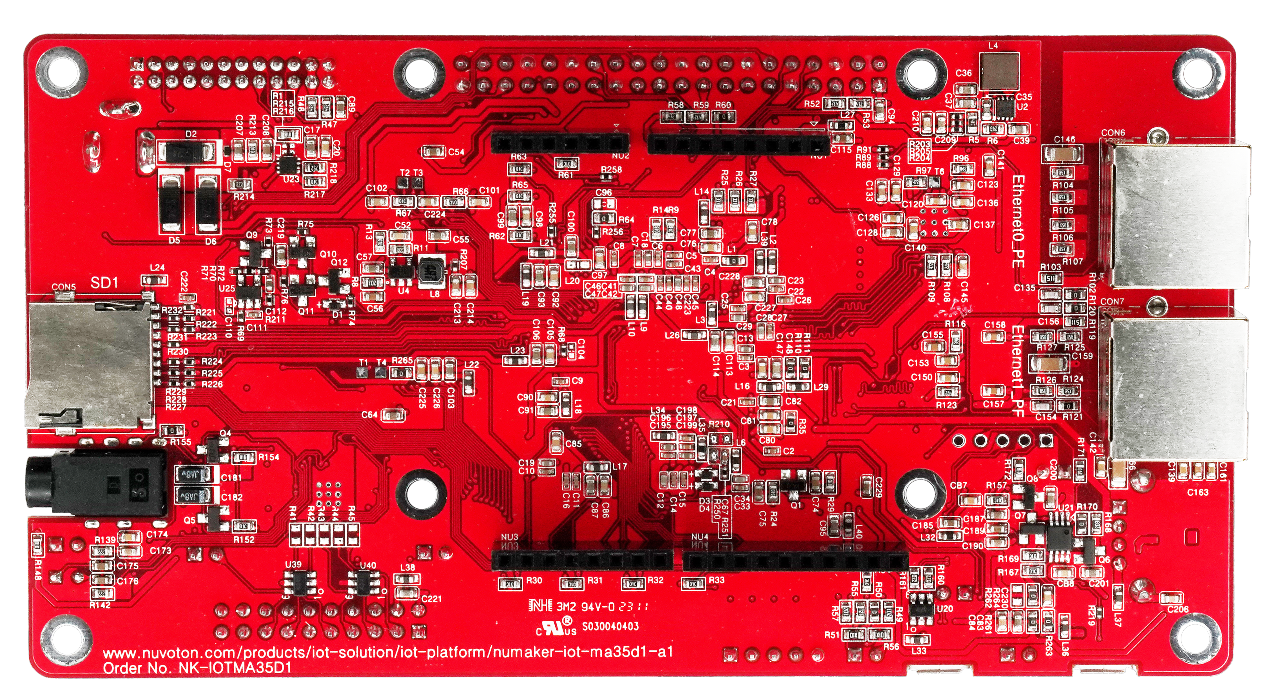

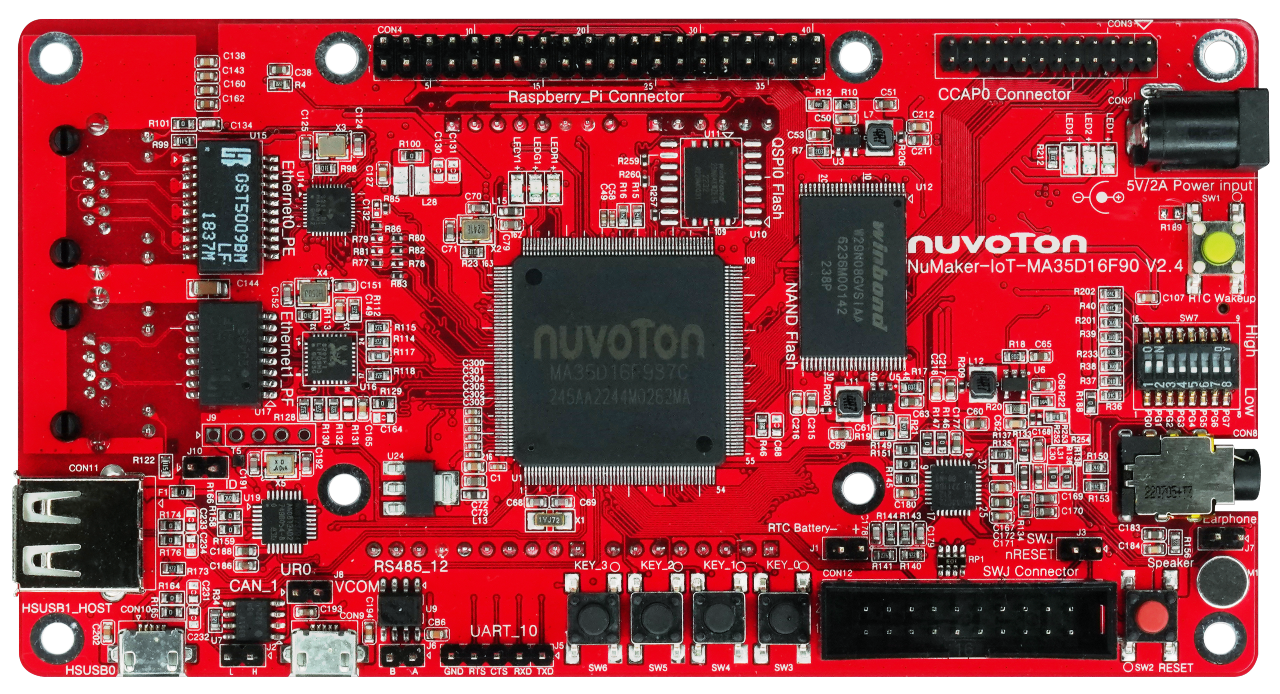

NuMaker-IoT-MA35D1-A1

NuMaker-IoT-MA35D1-A1 评估板提供基于 MA35D16F987C (LQFP216 封装，堆叠 512 MB DDR) 的 Nuvoton NuMicro MA35D1 系列微处理器的以太网和连接功能。 NuMaker-IoT-MA35D1-A1 包含丰富的外围设备，例如一个千兆以太网、一个兆位以太网、高速 USB2.0 主机和设备、一个 SD3.0 MicroSD 卡槽、一个 CAN FD， 以及 RS-485 和 RS232 串行通信端口。此外，NuMaker-IoT-MA35D1-A1 提供分立电源作为参考设计。它还提供与 Raspberry Pi 和 Arduino UNO 兼容的接头，以最大限度地减少将常用传感器和模块连接到系统的工作量。基于这些特性，NuMaker-IoT-MA35D1-A1 可以帮助用户在 IIoT 边缘网关、智能建筑、智能农业、T-Box、4G/5G 基站或您的创意应用中进行评估。

NuMaker-IoT-MA35D1-A1 特性

•	主芯片: MA35D16F987C (LQFP216) MCP 封装，堆叠 512 MB DDR3L，最高可运行 800 MHz
•	电源:
	-	5V/2A 电源插孔，USB VCOM 端口或 HSUSB0 装置
	-	RTC 电源的电池接头
•	调试:
	-	UART 调试端口 (UART0): USB Virtual COM (VCOM) 端口
	-	调试端口：SWJ (JTAG + SWD) 连接器
•	存储设备
	-	系统启动根据开机设置拨码开关选择
	-	Quad SPI 闪存 (QSPI0): SPI-NAND 闪存 (512 MB)
	-	NAND 闪存: NAND 闪存 (1 GB)
	-	MicroSD 存储卡 (SD1，支持 SD3.0)
•	一个千兆以太网: 1 x RGMII PHY and RJ45 接口
•	一个 10/100 兆以太网: 1 x RMII PHY and RJ45 接口
•	两个高速 USB: HSUSB0 (主机/设备)和 HSUSB1 (主机)
•	一组树莓派 40 针接头
•	Arduino UNO 兼容扩展连接器
•	一个相机捕捉 (CMOS 传感器) 接头连接器
•	一个带有麦克风输入和扬声器输出的音频编解码器 (NAU88C22)
•	一组 RS232: 收发器和接头连接器
•	一组 RS485: 收发器和接头连接器
•	一组 CAN FD: 收发器和接头连接器
•	四个按键
•	三个用户自定义 LED

Nuvoton Official Forum

*Ordering Number: NK-IMA35D1A1
