工业应用

车牌辨识系统

本方案采用 NuMicro® M480 微控制器,外接 CMOS 传感器,拍摄车牌,再用卷积神经网络(Convolutional Neural Network)进行辨别,以 Arm® Cortex®-M4 为内核,使用 DSP 指令加速算法,判别后信息可透过 Wi-Fi 或是 NB-IoT 传输到云端,实现端点影像辨识功能。

  • 方案特色
    支持硬件/软件驱动 CMOS 传感器
    -
    QVGA: 320 * 240
    - 支持深度神经网络与卷积神经网络
    - 提供多种图像处理算法
    - 无线传输且可连云
  • MCU 特点
    M480 (32-bit Arm® Cortex®-M4F)
    - 工作主频高达 192 MHz,内建 DSP,可于0.5 秒内完成影像辨识
    - 硬件影像撷取且有硬件二值化功能
    高达 160 KB SRAM,可支持 QVGA 影像撷取

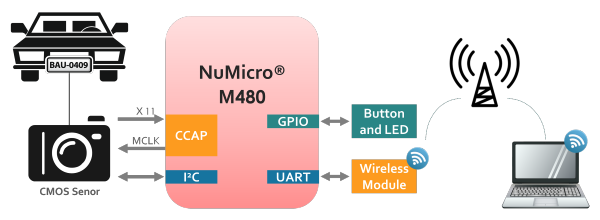

  • 系统示意图
    Vehicle Registration Plate Recognitio
