MG51 系列

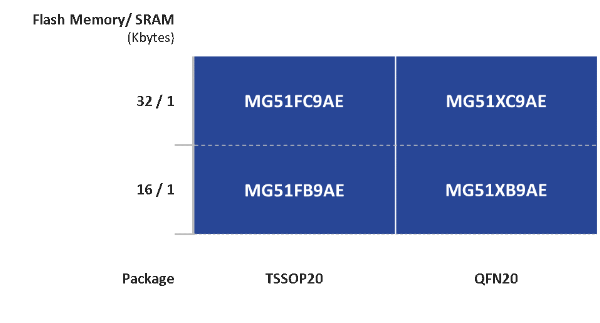

MG51 Series MG51FC9AE MG51XC9AE MG51FB9AE MG51XB9AE

NuMicro® MG51 系列为内建flash的增强型 1T 8051 内核微控制器,工作频率最高至 24 MHz, 提供可配置最高 32 KB Flash 与 1 KB SRAM, 4K字节 LDROM 引导代码区,操作电压为 2.4V ~ 5.5V,并符合 - 40℃至105℃ 的工业级操作温度。

NuMicro® MG51系列具备 4 组 16 位定时器、12-bit 高精度 ADC 具备多达 8 个外部通道可精确采样多笔数据、6 信道 PWM 输出且支持独立设定的独立时钟源的功能,2 组高达 1 Mbps 高速串口可用以连接多种模块、1 组 SPI、1 组 I²C, MG51 系列是用于高抗干扰的工控与消费性应用。

此系列提供两个封装型态,为 TSSOP20 与 QFN20。

目标应用 :

  • 家电
  • LED 灯光控制
  • 马达控制
  • 工业控制

主要特征 :

CPU
  - 全静态 8 位 1T 8051 内核 CMOS 微控制器
  - 指令集全兼容 MCS-51
  - 4 级优先级中断配置

工作条件
  - 宽电压工作范围 2.4V 至 5.5V
  - 宽工作频率最高至 24 MHz
  - 工业级工作温度 -40℃ 至 +105℃.

内存
  - 最高至 32K 字节 APROM 用户程序代码区
  - 可配置 4K/ 3K/ 2K/ 1K/ 0K 字节 LDROM 引导代码区,用户可灵活配置用途
  - Flash 最高支持 100,000 写入次数
  - 内建 IAP 程序设计功能
  - 256 字节片内直接存取 RAM
  - 额外最高至 1K 字节片内间接存取 RAM(XRAM) 通过 MOVX 指令读写

时钟源
  - 16 MHz 高速内部振荡器可配置成 24 MHz,电源 3.3V 条件下 ± 1% 精度等级。全工作条件范围 ± 3% 精度等级
  - 10 kHz 低速内部振荡器. 出厂精度 ±1 0% 等级
  - 支持外部时钟输入

电源管理配置
  - 支持两种省电模式:空闲模式与掉电模式
  - 掉电模式典型功耗 8 μA

定时器
  - 两组 16 位定时器/计数器 0 和 1,与标准 8051 兼容
  - 六对,12 通道脉宽调制器 (PWM),16 位分辨率,带有不同的工作模式和故障刹车 (Fault Brake) 功能
  - 一组自唤醒功能定时器 (WKT),用于低功耗模式下自主唤醒
  - 一组看门狗 (WDT),由内部 10 kHz 独立时钟作为时钟源

通讯接口
  - 两组全双工串口,带有帧错误检测及自动地址辨识功能。UART0 的 TXD 及 RXD 脚可通过软件更换管脚位置
  - 两组 Smartcard 接口,支持 ISO7816-3 并支持 UART 通讯
  - 一组 SPI 总线,主机模式及从机模式最高传输速率皆可达到 12 Mbps
  - 一组 I2C 总线,主机模式及从机模式最高传输速率皆可达到 400 kbps

模拟
  - 一组高达 8 路、12 位路 ADC,最高 500 ksps 采样率

多达 18 个 GPIO 并支持中断

强效 ESD 及 EFT 能力

96 位唯一标识符 (UID)

128 位唯一客户标识符 (UCID)

2-Byte (16-bit) PDID

开发工具
  - 基于 KEILTM 与 IAR 开发环境的新唐片上调试 (OCD 模拟)
  - 新唐在电路程序设计 (ICP 程序设计)
  - 新唐在系统程序设计 (ISP 程序设计),通过 UART 烧写芯片

开发板
  - NuMaker-MG51FC
