工业电子秤

工业电子秤是由 NuMicro® M254 微控制器与 NADC24 类比数位转换器所组成。 NADC24 是一个高精度 24 位 ΔΣ 类比数位转换器 (ADC),是用来读取称重传感器 (Loadcell) 的讯号,并且设定内建的可编程增益放大器 (PGA) 与数位滤波器 (FIR),来得到更准确的重量数值。 M254 是透过 SPI 介面读取 NADC24 转换的数值,经过计算后,可以显示四种不同的重量单位,克 (g),公斤 (kg),磅(lb),盎司 (oz) 到段式 LCD 上。

  • 方案特色
    最大秤重:50 kg
    -
    精度值:1 g
    -
    单位转换:克、公斤、磅、盎司
    -
    电源:9V 碱性电池
    - 省电:3 分钟无重量变化
  • MCU 特点
    NADC24 (24-bit ΔΣ ADC)
    - PGA 增益:1 至 128
    - 数据速率:1.25 SPS 至 96 kSPS
    10 SPS 数据速率,22 位 ENOB
    - 4 个外部差分通道或 8 个外部单端通道
    - 内部参考电压发生器(1.2V/2.4V)
    - 内部温度传感器:± 2℃
    - 低功耗操作电流:1.38 mA
    - SPI 界面

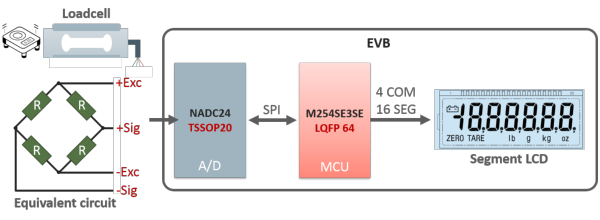

  • 系统示意图

8_Nuvoton-Industrial Weighing Scales
