M2003 系列

Nuvoton-M2003 SeriesM2003 系列8/16 位核心升级至 32 位核心的理想之选

NuMicro® M2003 系列是基于 Arm® Cortex®-M23 CPU 的 32 位微控制器,具有 32 位硬件乘法器/除法器。其运行工作频率高达 24 MHz,并提供 32 KB 的 Flash,从 4 KB 的 SRAM,2.4V ~ 5.5V 的工作电压,支持 5V I/O,可在 - 40℃ ~ 105℃ 范围内运行。

新唐了解到在各项应用中,8/ 16 位核心升级至 32 位核心的需求越来越多,因此新唐提供了 32 位 M2003 系列,可轻松将 8/ 16 位微控制器升级至 32 位。为了满足此升级的需求,新唐不只将核心提升至 Arm® Cortex®-M23 CPU,更增强了 IP 的性能及维持与 8 位微控制器系列的脚位兼容性。

IP 性能升级 (对比于新唐 NuMicro 1T 8051 系列)

M2003 系列提供丰富的周边,包含 4 组 32 位定时器、1 个看门狗定时器、1 个 3 通道的增强型输入捕捉定时器、2 组 UART、1 组 I²C、1 组通用串行控制接口 (USCI),可弹性设置为 UART/ SPI/ I²C。此外,所有通讯接口皆配有独立的 FIFO,可确保高速通讯时的数据完整性。M2003 系列也提供丰富模拟周边,包含 8 通道 12 位 500 ksps 采样率 ADC、6 通道 16 位 PWM。相较新唐 NuMicro 1T 8051 系列,M2003 系列周边配备了更强大的性能。

脚位兼容性 (兼容于新唐 NuMicro 1T 8051 系列)

M2003 系列的脚位与新唐 N76E003 系列、N76S003 系列、MS51 系列及 MG51 系列完全兼容。包含 N76E003AT20、N76E003AQ20、N76S003AT20、N76S003AQ20、MS51FB9AE、MS51XB9AE、MG51FB9AE、MG51FC9AE、MG51XB9AE及 MG51XC9AE。详细请见以下表格。

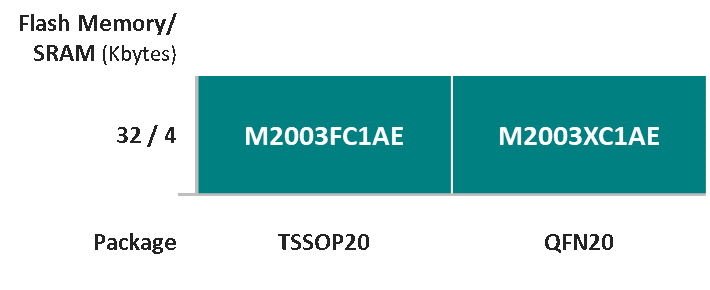

Nuvoton-M2003 Series-Package vs. Product Series

表格 1 - 封装与产品系列表

Nuvoton-M2003 Series-Code-to-Code vs. Package Table

表格 2 - 程序代码兼容性与封装表

主要特性 :

运作特性 (Operating Characteristics)
  - 工作电压:2.4V ~ 5.5V
  - 工作温度:-40°C ~ +105°C
  - EFT 4.4 kV
  - ESD HBM 7 kV

内核 (Core)
  - Arm® Cortex®-M23 微控制器,工作频率可达 24 MHz
  - 32 位硬件乘法器 / 除法器

内存 (Memories)
  - 支持 32 KB Flash
  - 支持 4 KB SRAM
  - 支持 4 KB LDROM
  - 支持 1 KB SRROM (Security Protection ROM)
  - 支持 ISP (在线系统更新)/ ICP (在线电路更新)/ IAP (在线应用程序更新) Programming)

时钟源 (Clocks)
  - 内部 24 MHz 高速振荡器 (HIRC),0°C ~ 85°C 误差 ±2%、25°C 误差 ±2%
  - 内部 10 kHz 高精度 RC 振荡器 (LIRC)

电源管理 (Power management)
  - 支援无外挂电容之低压降稳压器
  - 支持正常掉电模式
  - 支持欠压侦测 (4.4/ 3.7/ 2.7/ 2.2V 负缘)
  - 正常运行:130 µA/ MHz
  - 待机:<40 µA/ MHz

定时器 (Timers)
  - 4 组 32 位定时器
  - 1 个 24 位倒数 SysTick 定时器
  - 1 个看门狗定时器
  - 1 个窗口看门狗定时器
  - 1 个 3 通道的增强型输入捕捉定时器

脉波宽度调变 (PWM)
  - 16 位 PWM 产生器,最高可输出 6 路

模拟 (Analog)
  - 支持 8 通道 12 位 500 ksps 采样率模拟转数字转换器 (ADC)

通讯接口 (Communication interfaces)
  - 2 组 UART
  - 1 组 I²C
  - 1组USCI (可设置为UART/SPI/I²C)

提供最高 18 I/O

96 位唯一标识符 (UID)

128 位唯一客户标识符 (UCID)

封装 (Package)
  - TSSOP20
  - QFN20 (3x3)

开发板
  - NuMaker-M2003FC
