USB汽车仿真驾驶系统

此方案模拟实车设计，使用微控制器连接至方向盘、离合器、剎车与油门，抓取操作回馈。以微控制器的USB2.0端点实现USB复合装置，适用于仿真驾驶系统及游戏控制器。

採用NUC123之优点为内建1T乘法器，其运算能力强大及指令处理速度快，运行速度最高可达72MHz。且USB可支持8个端点，以实现USB复合装置之多元应用，并已通过USB之专业认证。

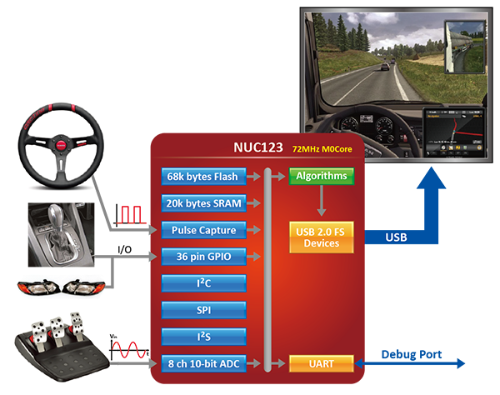

本USB 汽车仿真驾驶系统包含了方向盘、油门、煞车、离合器踏板及变速杆，USB链接计算机主机；PWM capture 抓取方向盘脉波，控制方向盘之马达作正转或反转之强制反馈，透过软件控制将结果输出并显示于画面。以GPIO控制车灯及读取排挡位置，10-bit ADC用来读取脚踏板仿真信号。

NUC123之优势为内建UCID公司码及UID芯片唯一码，可有效保护系统设计不被盗用及破解。

本方案已有客户量产之成功经验，并提供解决方案或参考设计可选用。
