工业应用

低功耗电子货架标签

本方案待机时平均功耗 < 1 μA,可低功耗保持待机状态,掉电时数据依旧保持。本方案采用基 LoRa 传输协议实现无线更新数据功能,可藉由任何主机装置透过 LoRa 主机模块进行发送数据动作,更新电子纸显示内容。

  • 方案特色
    -
    ML51 待机时平均功耗 < 1 μA
    -
    电子纸更新驱动采用 SPI 界面
    -
    LoRa 主机模块发送更新数据的内容
    -
    可低功耗保持待机状态
    -
    掉电数据依旧保持
  • MCU 特点
    ML51 (8 位 1T 8051)
    - 工作电压:1.8 V ~ 5.5 V
    - 工作频率:4 MHz ~ 24 MHz
    - 工作温度:- 40 °C ~ + 105 °C
    - ESD : 8 kV
    - EFT : 4 kV

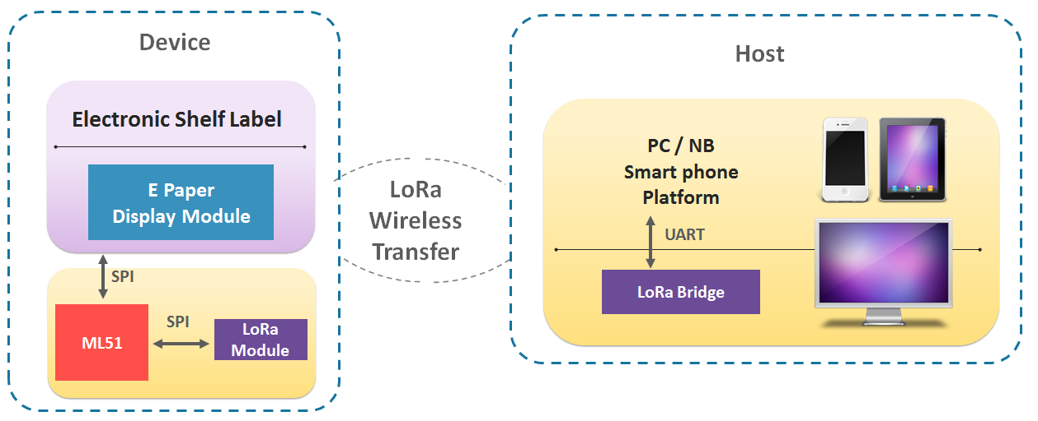

  • 系统示意图
