MA35D1 Series

NuMicro^® MA35D1 系列为一颗异核同构的多核心微处理器，适用于高端 Edge IIoT Gateway。它是基于双核 64 位 Arm^® Cortex-A35 内核，执行速度可达 800 MHz，并搭载一颗 180 MHz Arm Cortex-M4 内核。基于此高性能内核，MA35D1 系列有助于 Tiny AI/ML 边缘运算。

MA35D1 系列支持 16 位 DDR2/ DDR3 和 DDR3L SDRAM。为了简化系统设计和生产，MA35 系列提供了 LQFP 和 BGA 两种封装，并堆栈 DDR2/DDR3L SDRAM，最大容量达 512 MB，能够显著的减少 PCB 层数、面积、以及降低电磁干扰。

MA35D1 系列是一个可信任的系统，可以满足物联网产品的安全需求。它包括多个进阶的安全机制，例如新唐 TSI (Trusted Secure Island) 一个独立的安全硬件单元、TrustZone、安全启动 (secure boot)、篡改检测、内建 AES、SHA、ECC、RSA 和 SM2/3/4 加解密加速器、及一个真随机数产生器 (TRNG)，并包含密钥储存 (Key Store) 和一次编程内存 (OTP memory)。所有安全相关的操作都在 TSI 中执行，保护具有敏感性和高价值的数据。这些安全特性也可以满足客户在 IEC 62443 认证方面的要求。

为满足高端 Edge IIoT Gateway 需求，MA35D1 系列集成 PDMA，其能够直接存取系统内存，无需 CPU 介入提升系统性能。同时，MA35D1 系列提供多组进阶和高速的通讯接口，如千兆以太网、SDIO3.0、高速 USB 2.0、CAN FD 等，可以应用于高端 Edge Gateway及新能源等应用需求。

于人机接口应用，MA35D1 系列提供 LCD 显示控制器，分辨率可达 1920 x 1080 每秒 60 帧，及一个 2D 图形加速器、JPEG 和 H.264 译码器等，带来更好的图形人机接口效果和视频拨放。

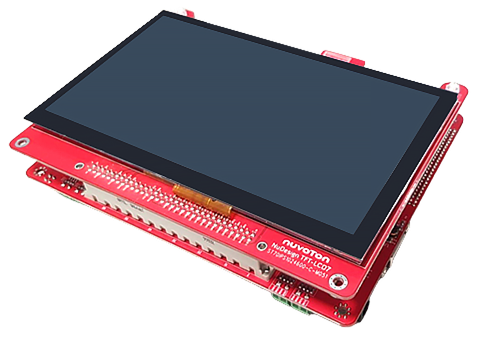

NuMaker-HMI-MA35D1-S1

NuMaker-HMI-MA35D1-S1 是 Nuvoton NuMicro MA35D1 系列微处理器的评估板，由三部分组成：NuMaker-SOM-MA35D16A81 SOM 板、NuMaker-BASE-MA35D1B1 基板和 7” TFT-LCD 子板。SOM 板集成了核心组件以简化系统设计，基于 MA35D16A887C (BGA312 封装，并堆叠 256 MB DDR)、PMIC 电源解决方案、16 GB eMMC 闪存和两个千兆以太网 PHY。NuMaker-HMI-MA35D1-S1 拥有丰富的外设，如 2 组千兆以太网、USB2.0 高速主机和设备、2 组 CAN FD，以及 SPI、I2C、UART、RS-485 串行通信端口供用户使用，以便于在人机界面和工业控制、家用电器、二轮集群、医疗设备、新能源应用、ML (机器学习) 或您的创意应用中进行评估。

NuMaker-HMI-MA35D1-S1 Features

•	SoM 板 (NuMaker-SOM-MA35D16A81)
	-	MA35D16A887C/ BGA312 封装，堆叠 256MB DDR
	-	PMIC 电源解决方案
	-	eMMC 闪存 16 GB
	-	千兆以太网 PHY x2
•	基板 (NuMaker-BASE-MA35D1B1)
	-	千兆以太网路 x2
	-	USB2.0 高速主机 x1, USB2.0 高速主机/设备x1
	-	CAN FD x2
	-	SD2.0 (标准 SD 插槽) x1
	-	UART x2, RS485 x2
	-	模数转换器 x8
	-	相机接口x2
	-	带麦克风、耳麦插孔的音频编解码器
•	TFT LCD 子板
	-	带 4 线电阻式触控的 7 吋 TFT-LCD (1024x600) 屏

Videos

NuMicro® MA35D1 HMI EVB Integrated Demonstration

Getting Started with the NuMicro MA35D1 EVB



Nuvoton Official Forum

*Ordering Number: NK-HMA35D1S1
