彩色连网温控器

彩色连网温控器使用新唐 N9H 微处理器系列发开,藉由 USB Wi-Fi 连网读取最新天气信息显示于屏幕,并支持 VNC 远程联机查看功能。

新唐 N9H 微处理器系列为一套完整的人机显示接口解决平台。采用 ARM926EJ-S 为内核,最高速度达 300 MHz,内建 JPEG 编译码器、 2D 图形加速器与 TFT LCD 控制器,最高可驱动 160 万色 (24位),1024*768 像素 LCD 输出,可为人机接口提供更顺畅与华丽的显示效果。

  • 方案特色
    使用 Nuvoton emWin 绘图程序库开发
    -
    使用 USB WiFi 模块连网并读取天气信息
    - 支援 VNC 远程观看
    - 7” 800x480 TFT LCD
    - 电阻式触碰屏幕
  • MCU特点
    N9H30 (32-bit Arm926EJ-S)
    - 提供 LQFP 封装, 并内建 64/128 MB DDR
    - 支援 24-bit RGB LCD 界面
    最高分辨率支持至 1024 x 768
    内建 2D 图形加速器
    内建硬件 JPEG 编码器
    10/100 以太网
    - USB2.0 高速主机/装置
    - 10 组 UART/ RS485

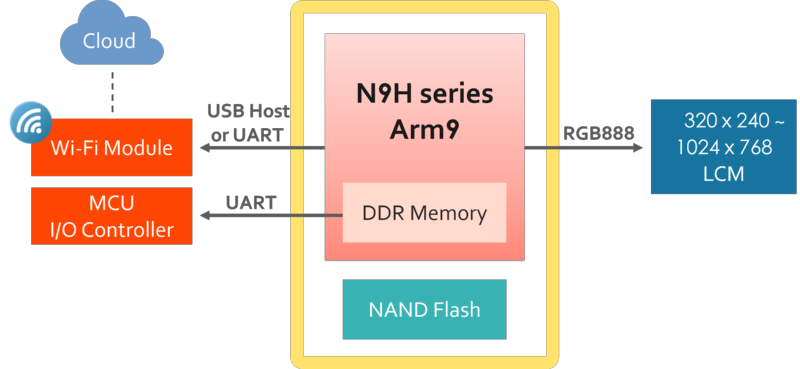

  • 系统示意图
    Color Display Wi-Fi Thermostat
