BLE Power Meter

lBLE 电力计 由 NuMicro® M251 微控制器和 NADC24 模拟数字转换器组成。NADC24 是一款高精度的 24 位 ΔΣ ADC，专门用于获取电压或电流信号。M251 微控制器负责读取和计算这些数据，并通过用户接口 (UI) 实时显示电压、电流和功率等信息。此外，这些数据还可以通过 BLE 模块传输到手机上进行显示。

  • 方案特色
    -  线频率
    -
    电压有效值
    -
    电流有效值
    - 视在功率
    -  虚功率
    -  功率因子
  • MCU 特点
    NADC24 (24-bit ΔΣ ADC)
    - PGA 增益：1 至 128
    -  数据速率：1.25 SPS 至 96 kSPS
    -  10 SPS 数据速率，22 位 ENOB
    -  4 个外部差分通道或 8 个外部单端通道
    -  内部参考电压发生器（1.2V/2.4V）
    - 内部温度传感器：±2℃
    -  低功耗操作电流：1.38 mA
    -  SPI 界面

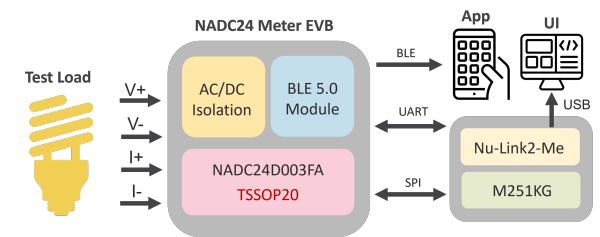

  • System Block Diagram

Nuvoton_BLE Power Meter_EN
