M433LE8AE

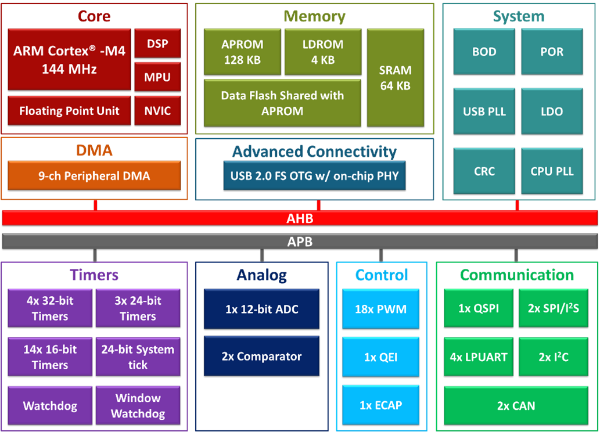

Nuvoton-M433-CAN_USB-FS-Series-M433LE8AE

NuMicro® M433LE8AE 是一款高性能、低功耗的微控制器，采用 Arm® Cortex®-M4F 核心，内建 DSP 指令集和浮点单元（FPU）。NuMicro® M433LE8AE 的运行频率可达 144 MHz，在深度掉电模式下的功耗可低至 350 nA，为物联网（IoT）、工业和消费类应用提供出色的能效。

NuMicro® M433LE8AE 提供 1.8V 至 3.6V 的宽工作电压，-40°C 至 105°C 的宽工作温度。它提供高达 128 KB 的 Flash 内存用于代码存储，以及 64 KB 的 SRAM 用于运行时操作。为了降低内核用于 MCU 内部数据搬运的负担，还提供了 1 组共 9 通道的 PDMA（peripheral direct memory access）。

M433LE8AE 支持丰富的周边，包含 2 组 CAN、1 组 USB 全速 OTG、高达 18 通道的 16 位 PWM 输出、4 组 UART、2 组 SPI、1 组 Quad-SPI、2 组 I²C、1 组 QEI、1 組 ECAP

M433LE8AE 同时整合了许多模拟组件，包含2组模拟比较器、1 组 12 位 SAR ADC (高达 16 通道)。

关于开发工具支持，新唐提供了 NuMaker-M433SE 开发板，以及 Nu-Link debugger 工具。除此之外，还支持 Keil MDK, IAR EWARM, Eclippse IDE with GNU GCC 等常用开发环境。

NuMicro® M433LE8AE可支持各类应用市场需求，如：

  • 电竞鼠标、电竞键盘
  • CAN/ USB/ UART/ SPI 通讯接口转换盒
  • Local Dimming

关键特色:

• 运作特性 (Operating Characteristics)
  - 工作电压: 1.8V 至 3.6V
  - 工作温度: -40°C 至 +105°C

• 内核 (Core)
  - ARM Cortex-M4F，工作频率可达 144 MHz
  - DSP 指令集
  - 单精度浮点运算单元 (FPU)
  - 最高支持 8 区 MPU (Memory Protection Unit)

• 内存 (Memory)
  - 高达 128 KB Flash 内存
  - 4 KB LDROM (user-defined loader ROM)
  - 高达 64 KB SRAM，支持 hardware parity check 功能

• 直接内存访问 (PDMA)
  - 支持一组带 9 通道 PDMA
  - 信道开启方式: software trigger、UART、SPI、EPWM、TIMER、ADC、ACMP 和 I²C

• 时钟控制 (Clocks)
  - 外部 4 至 24 MHz 高速晶振
  - 外部 32.768 kHz 低速晶振，支持实时时钟 RTC (Real Time Clock)
  - 内部 48 MHz 高速振荡器
  - 内部 12 MHz 高速振荡器
  - 内部 10 kHz 低速晶振
  - 内部 PLL 可达 200 MHz

• 电源管理 (Power management)
  - 运行模式功耗: 135 μA/MHz (25°C/3.3V，周边关闭)
  - 休眠 (NPD)模式功耗: 230 μA
  - 预备休眠 (SPD) 模式功耗: 1.5 μA (无 RAM retention)
  - 深度休眠 (DPD) 模式功耗: 350 nA
  - 休眠模式唤醒方式: RTC、WDT、I²C、Timer、UART、GPIO、EINT、ACMP、USB FS 和 BOD

• 定时器和脉波宽度调变 (Timer & PWM)
  - 4 组 32 位定时器
  - 高达 6 路增强型 PWM，带有 6 个 16 位定时器
  - 高达 12 路基本型 PWM，带有 2 个 16 位定时器
  - 1 个 24 位倒数 SysTick 定时器
  - 1 个看门狗定时器
  - 1 个窗口看门狗定时器
  - 高达 1 组正交编码器接口 (EQEI)
  - 高达 1 组 24 位、3 通道输入捕捉计数器单元 (ECAP)

• 模拟周边 (Analog Peripheral)
  - 支持 1 组高达 16 路之 12 位、5 Msps SAR ADC
  - 支持 2 组模拟比较器

• 通讯接口 (Connectivity)
  - 4 组 UART 接口，带 IrDA 功能 (UART0 和 UART1 支持 LIN 功能)
  - 2 组 I²C 接口，带 SMBus/ PMBus 功能 (最高 3.4 Mbps)
  - 2 组 SPI/I²S 接口 (在 SPI Master 模式下可高达 72 MHz)
  - 1 组 Quad-SPI 接口 (在 Master 模式下可高达 72 MHz)
  - 2 组 CAN 2.0B 接口

• 进阶通讯接口
  - USB 2.0 全速 OTG 内建 PHY

• 支持高达 41 根具中断能力的 I/O 脚位

• IEC60730-1 Class B
  - 提供经认证的 IEC60730-1 Class B 软件测试库 STL(Software Test Library)

• 开发平台支持
  - 支持 Arm Keil RVMDK 及 IAR EWARM IDE 开发环境
  - 支持免费 Eclipse IDE 开发环境带 GNU 编译程序
  - 在线电路更新 ICP (In Circuit Programmer)，透过 Nu-Link debugger 工具进行韧体更新
  - 在线系统更新 ISP (In System Programmer)，透过 UART、SPI、I²C、RS-485 等周边接口进行韧体更新
  - Pin Viewer 软件工具提供实时的 I/O 引脚状况
  - PinConfigure 软件工具支持引脚分配，初始程序产生以及 OrCAD/Protel 组件产生

• 96 位唯一标识符 (UID)

• 128 位唯一客户标识符 (UCID)

• Package

Pin Count 48
 Type  LQFP
I/O Pin 41
Lead Pitch
(mm)		 0.5
Dimensions
(mm)		 7 x 7 x 1.4
