MA35H0系列

NuMicro® MA35H0 系列是专为工业 HMI 应用而设计的高效能微处理器。它基于双 64/32 位 Arm® Cortex®-A35 核心。高效能核心的运作频率高达 650 MHz，每个核心均包含 32/32 KB I/D L1 缓存，以及 512 KB 共享 L2 快取。

MA35H0 系列支持 USB、SD/eMMC、NAND 和 SPI Flash（SPI NOR/ SPI NAND）四种模式的安全启动。为了简化系统设计和制造，MA35H0 系列也提供堆栈 128 MB DDR 的 LQFP 封装，可显著减少 PCB 层数、尺寸和电磁干扰（EMI）。

MA35H0 系列是个值得信赖的系统，能够满足工业 HMI 应用的安全要求。它包括实用的安全机制，例如 Arm® TrustZone® 技术和安全启动、带有 AES、SHA、ECC、RSA、SM2/ 3/ 4 和 TRNG 的内建加密加速器，以及密钥储存和 OTP 内存，以保护敏感和高价值的数据。

为了获得更好的 HMI 图形效果，MA35H0 系列提供了高达 1280x800 @ 60 fps 分辨率的 LCD 显示控制器、2D 图形引擎、用于图片 JPEG 和视讯译码的 H.264 译码器。此外，MA35H0 系列也为高效能 HMI 应用提供高速连接和先进的控制接口，例如百兆以太网络、高速 USB 主机和设备、SD3.0/eMMC 和 CAN FD。

NuMaker-MA35H0-A1

NuMaker-HMI-MA35H0-A1 是 Nuvoton NuMicro® MA35H0 系列微处理器的开发板，由两部分组成：NuMaker-HMI-MA35H04F70 板和 NuMaker-TFT-LCD7 板。NuMaker-HMI-MA35H0-A1 板整合了核心组件以简化系统设计，基于MA35H04F764C（LQFP216 封装，并堆栈 128 MB DDR）、分离式电源供电解决方案和 1 兆以太网络 PHY。NuMaker-HMI-MA35H0-A1 具有丰富的周边，如 1 组兆以太网络、USB2.0 高速主机与设备、1 组 Micro SD 插槽中的 SD2.0、1 组 SD3.0 中的 SD 插槽、1 组 CAN FD、SPI、I²C、UART、2 组 RS-485/ RS-232 串行通讯口，方便用户在 HMI 及工控、家电、二轮车数字仪表板、医疗器材、新能源应用、ML（机器学习）或您的创意应用程序等领域进行评估。

NuMaker-MA35H0-A1 特色

•	NuMaker-HMI-MA35H04F70 板
	-	主芯片：MA35H04F764C (LQFP216) MCP 封装 含 128 MB DDR SDRAM
	-	电源：
		- 5V 电源由 USB type C供给
		- RTC 电源由电池座供给
	-	侦错：
		- UART0 侦错埠：USB 虚拟 COM (VCOM) 埠
		- 侦错埠：SWJ (JTAG + SWD) 连接器
	-	储存设备
		- 一个板上 Quad SPI NAND 闪存装置 (512 MB)
		- 一个板上 NAND 闪存装置 (1 GB)
		- MicroSD 记忆卡 (SD0, 支援 SD2.0)
		Standard-SD 记忆卡 (SD1, 支援 SD3.0)
	-	一颗上电时，开机来源选择的 DIP 开关
	-	一组 10/ 100 兆以太网络端口：一组兆以太网络（RMII）PHY 设备，一个变压器和一个 RJ45 埠连接器
	-	两组高速 USB 埠：一组主机/ 设备端口和一组主机端口
	-	一个音频编译码器，附麦克风输入和扬声器输出
	-	两组 RS232/ RS485 收发器和 DB9/ 排座连接器
	-	一套 CAN FD 收发器与接头连接器
	-	三个用户按键
	-	三个用户 LED
	-	一个 3 通道 ADC 接头连接器
	-	一个 LCM 连接器，可连接 7 吋 1024x600 LCD 子板
•	NuMaker TFT-LCD7 板
	-	一个 LCD FPC 连接器，可连接 7 吋 1024x600 TFT LCD 面板
	-	一个 4-线电阻式触控 FPC 连接器
	-	一个 LCM 连接器，可连接 NuMaker-HMI-MA35H04F70 板

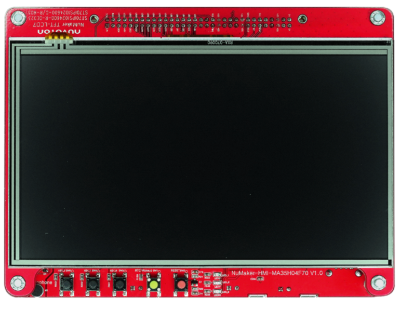

图 1‑1 NuMaker-HMI-MA35H0-A1 前视图

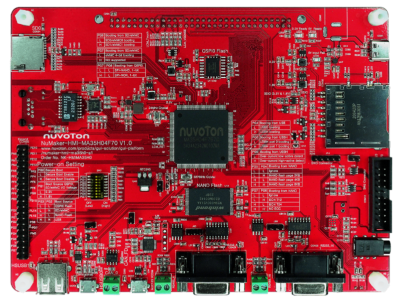

图 1‑2 NuMaker-HMI-MA35H0-A1 后视图

图 1‑3 示范选单



Nuvoton Official Forum

*Ordering Number: NK-HMA35H0A1
