BlingBling
| 1. | 下载 Nuvoton NuMicro ICP Programming Tool ，并解压缩。 | ||||

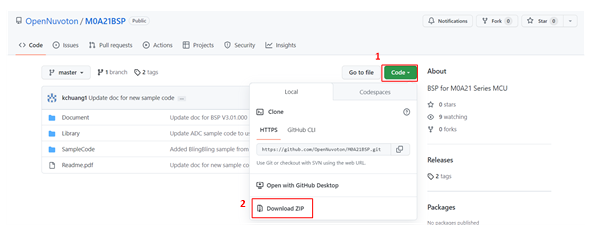

| 2. | 下载 开发板支持软件包 (Board Support Package, BSP)，并解压缩。 | ||||
 |
|||||
| 3. | 连接硬件装置 | ||||

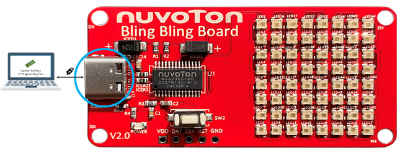

| (1) 透过 Type-C USB 传输线连接开发板 ICE USB 接口与计算机端 USB 接口。 | |||||
|
|
|||||
| (2) 在设备管理器中找到 Nuvoton Virtual Com Port。 | |||||
|
|
|||||

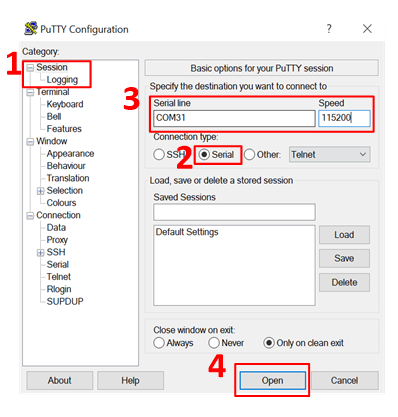

| (3) 开启终端机窗口，输入 COM Port 与设定 Baud Rate 为 115200，以 Putty.exe 为范例，设定方式如下图。 | |||||
|
|
|||||
| 4. | 执行开启 NuMicro ICP Programming Tool。 | ||||

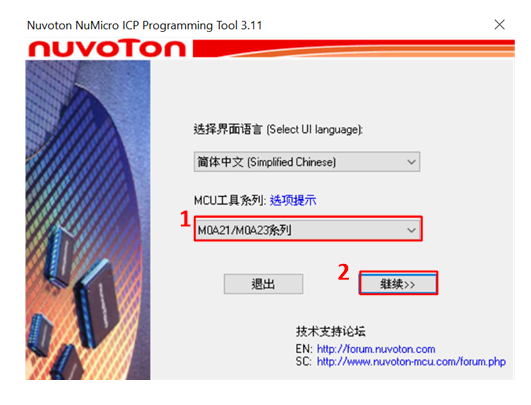

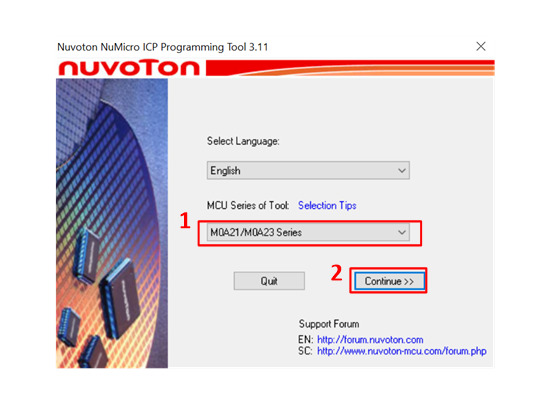

| 5. | 选择 M0A21/M0A23 Series ，并按下继续。 | ||||
 |
|||||

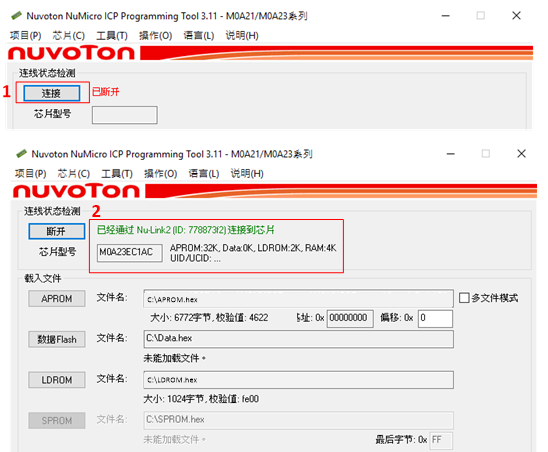

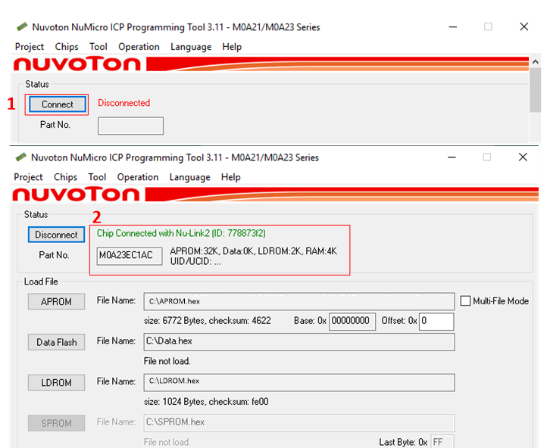

| 6. | 点选连接，确认 BlingBling 板与 NuMicro ICP Programming Tool 连线。 | ||||
 |
|||||

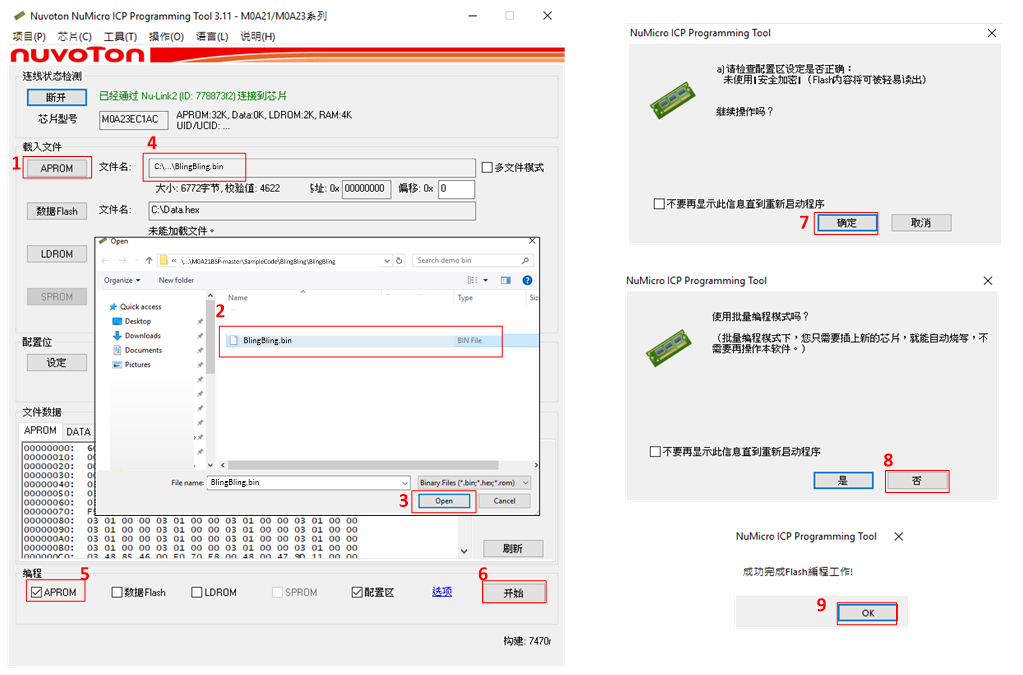

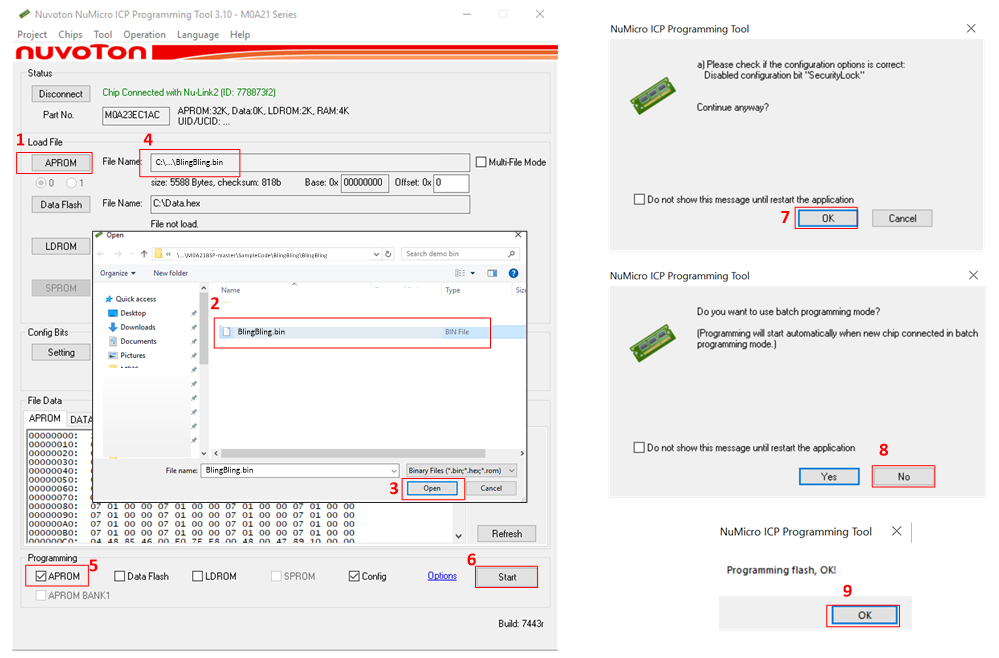

| 7. | 点选 NuMicro ICP Programming Tool 中的 APROM ，参考以下 BSP 路径，点选 BlingBling Board 文件夹，选择以下的二进制文件 BlingBling.bin，加载后按下”开始”开始烧录。 | ||||
| - | M0A21BSP-master | ||||
| - | SampleCode | ||||
| - | BlingBling | ||||
| - | BlingBling | ||||
| - BlingBling.bin | |||||
 |
|||||

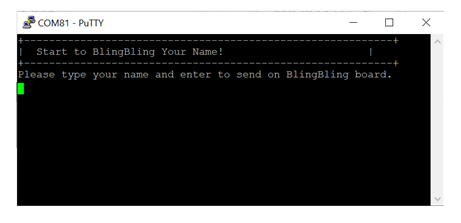

| 8. | 烧录完成后，可以在 BlingBling 板上看到 nuvoTon 跑马灯字样，并在终端机上看到 “Start to BlingBling Your Name!” 指示，请跟着指示将自己的名字显示在 BlingBling 板上。 | ||||
 |
|||||
| 9. | 欲进一步修改程序代码，请确认计算机中至少已安装一种开发环境: | ||||
| - | KEIL MDK Nuvoton edition M0/M23 | ||||
| - | IAR EWARM | ||||
| - | NuEclipse GCC (for Windows) | ||||
| - | NuEclipse GCC (for Linux) | ||||
| 10. | 请依照使用的开发环境下载及安装最新版本的 Nuvoton Nu-Link Driver，安装时请勾选并安装 Nu-Link USB Driver。 | ||||
| - | 使用 Keil MDK 请安装 Nu-Link_Keil_Driver. | ||||
| - | 使用 IAR EWARM 请安装 Nu-Link_IAR_Driver. | ||||
| - | 使用 NuEclipse 可跳过此步骤 | ||||
| 11. | 下载及解压缩 开发板支持软件包 (Board Support Package, BSP)。 | ||||
| 12. | 请参考以下路径在 BSP 中找到 BlingBling 开发项目。 | ||||
| - | M0A21BSP-master | ||||
| - | SampleCode | ||||
| - | BlingBling | ||||
| - | BlingBling | ||||
| - GCC | |||||
| - Keil | |||||
| - IAR | |||||
| 13. | 开启与执行项目，执行项目的方式请参考使用者手册。 | ||||
|
备注：使用 BlingBling板开发设计 RGB LED 灯效时，请注意避免眼睛直视光源，以免造成不适或受伤。 |
|||||
|
