M2L31SE4AE
NuMicro® M2L31SE4AE 是新一代 32 位低功耗微控制器，基于 Arm® Cortex®-M23 核心，支持 Armv8-M 指令集架构，运行速度可达 72 MHz，具备 128 KB 的 ReRAM 可支持 OTA (Over-The-Air) 固件升级，以及 40 KB 的 SRAM，提供 1.71V ~ 3.6V 的工作电压、-40°C ~ 105°C 的工作温度，并具有 4 kV ESD HBM 和 4.4 kV EFT 的出色高抗干扰特性。
正常运行模式提供低至66 μA/MHz 的功耗，支持 3 个低功耗模式，包括正常电源关闭、待机电源关闭和深度电源关闭模式。在正常掉电模式下有三种时钟源可以选择如 MIRC、LIRC 和 LXT，以缩短高精度传感器的稳定工作时间。此外，提供低功耗区域中的自动操作模式，不须 CPU 处理器介入，便可通过低功耗串行接口传送数据。
新唐 NuMaker-M2L31SG 评估板和 Nu-Link 除错器为产品评估与开发的利器。并且支持第三方厂商提供的 IDE，如 Keil MDK、IAR EWARM 和带 GNU GCC 编译程序的 NuEclipse IDE。

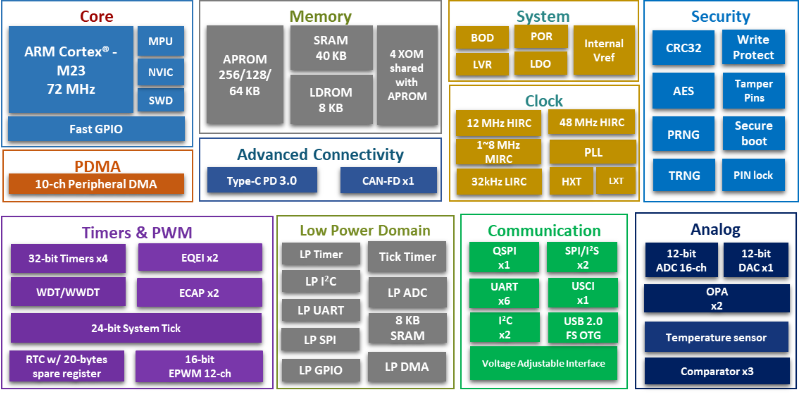

关键特性:
| • | 操作特性 | |
| - | 工作电压: 1.71V ~ 3.6V | |
| - | 工作温度: - 40 °C ~ +105 °C | |
| • | 内核 | |
| - | Arm® Cortex®-M23 微控制器，Armv8-M 指令集架构，工作频率 72 MHz | |
| - | 32 位硬件乘法器/ 除法器 | |
| • | 内存 | |
| - | 128 KB ReRAM 电阻式随机内存，不需页擦除的特性 | |
| - | 40 KB SRAM 带有 parity check | |
| - | 独立 8 KB 低功耗 SRAM | |
| - | 8 KB LDROM | |
| - | 支持 4 区 XOM (Execute-Only-Memory) 仅可执行内存功能 | |
| - | 支持 4 区 Memory Protection Unit (MPU) | |
| • | 支持程序更新方式 | |
| - | 在线系统更新 ISP ( In-System Programming ) | |
| - | 在线电路更新 ICP ( In-Circuit Programming ) | |
| - | 在线应用程序更新 IAP ( In-Application Programming ) | |
| • | 时钟控制 | |
| - | 外部高速晶振 4 ~ 32 MHz | |
| - | 外部低速晶振 32.768 kHz | |
| - | 内部 12 MHz 高精度 RC 振荡器 (HIRC)，±2.0% 误差 @ -40℃ ~ +105℃ | |
| - | 内部 48 MHz 高精度 RC 振荡器 (HIRC)，±2.0% 误差 @ -40℃ ~ +105℃ | |
| - | 内部 1 ~ 8 MHz 高精度 RC 振荡器 (MIRC) ，±10.0% 误差 @ -40℃ ~ +105℃ | |
| - | 内部 32 kHz 高精度 RC 振荡器 (LIRC) ， ±10.0% 误差 | |
| - | 内部 PLL 功能高达 144 MHz | |
| • | 低功耗 | |
| - | 运行模式 66 μA/MHz 在 72 MHz | |
| - | 闲置模式 33 μA/MHz 在 25°C/3.0V | |
| - | 正常掉电模式 55 μA 在 25°C/3.0V | |
| - | 正常掉电模式 9 μA 在 25°C/3.0V (Low Power domain 开启) | |
| - | 预备休眠 (SPD) 模式功耗: 1.7 μA (40KB RAM retention) | |
| - | 深度掉电模式 (DPD): 0.54 μA @ 25°C/3.0V, RTC 与 LXT 关闭 | |
| • | 定时器 (Timer) | |
| - | 4 组 32 位定时器，支援 1 组以上 PWM 输出 | |
| - | 12 路增强型 PWM，带有 12 个 16 位定时器 | |
| - | 2 组 24 位低功耗定时器 | |
| - | 2 组 Tick Timers | |
| - | 1 组 24 位倒数 SysTick 定时器 | |
| - | 1 个看门狗定时器 | |
| - | 1 个窗口看门狗定时器 | |
| • | 直接内存访问 (PDMA) | |
| - | 10 通道直接内存访问 | |
| • | RTC 与 VBAT | |
| - | 实时时钟 (RTC) 具备独立 VBAT 管脚 | |
| • | 控制接口 | |
| - | 可调电压接口 Voltage Adjustable Interface (VAI) | |
| - | 2 组正交编码器接口 (EQEI) | |
| - | 2 组输入捕捉计数器单元 (ECAP) | |
| • | 硬件加解密加速器 | |
| - | 循环冗余校验 Cyclic Redundancy Calculation Unit | |
| - | AES encryption with 128/192/256-bit key | |
| - | 真随机数生成器 True random number generator (TRNG) | |
| - | 伪随机数生成器 Pseudo random number generator (PRNG) | |
| - | 3 路 Tamper pins | |
| • | 模拟 | |
| - | 内建参考电压源 | |
| - | 内建温度传感器 | |
| - | 支持 20 信道 12 位 3.42 Msps 采样率模拟转数字转换器 (ADC) | |
| - | 1 组 12 位 1 Msps DAC | |
| - | 3 组轨对轨模拟比较器 | |
| - | 2 组可程序设计增益放大器 | |
| • | 通讯接口 | |
| - | 6 组 UART 界面 | |
| - | 1 组 LPUART 界面 | |
| - | 2 组 SPI/ I²S 界面 (36/18 MHz) | |
| - | 1 组 USCI 界面(UART/ SPI / I²C) | |
| - | 2 组 I²C 界面 | |
| - | 1 组 低功耗 I²C 界面 (400 kbps) | |
| - | 1 组 低功耗 SPI 界面 (12/6 MHz) | |
| - | 1 组 Quad-SPI 界面 | |
| - | 1 组 CAN FD 界面 | |
| - | 支持 USB 2.0 全速 OTG/ HOST/ Device 控制器，最大 1024 位元的缓冲区大小 | |
| - | 符合 USB Type-C (Rev. 2.1) 和 USB Power Delivery (Rev. 3.0) 規格的控制器 | |
| • | 符合 IEC-60730 Class B | |
| • | 开发板 | |
| - | NuMaker-M2L31SG | |
