Audio SoCs - ARM Cortex-M23
Audio SoCs - Arm Cortex-M23 系列是一款基于 Arm® Cortex®-M23 内核的 32 位元微控制器。
该系列提供 、灵活的数字引脚功能分配、丰富的模拟外设，并支持 -40°C 至 +85°C 的工作温度范围以及 2.0 ~ 5.5 V 的工作电压。
系统最高运行频率可达 49.152 MHz，内置 320 KB 非易失性闪存，其中包含额外 6 KB 用于引导加载程序（Boot Loader）的 Flash、18 KB SRAM。
此系列同时集成多种外设，包括：
定时器（Timers）、看门狗定时器（WDT）、外设直接存储器访问（PDMA）、UART、SPIM、SPI、PWM 调制器、GPIO、低噪声放大器、24 位高精度 SDADC、12 位 SAR ADC、运算放大器（OPA）、欠压检测器（Brown-out Detector）以及音频 Class-D 扬声器驱动器。
Audio SoCs - Arm Cortex-M23 系列还支持多种低功耗模式，包括深度掉电模式（Deep Power Down，DPD），电流小于 1 μA。微功耗低速 RC 振荡器可周期性唤醒器件以检测事件。

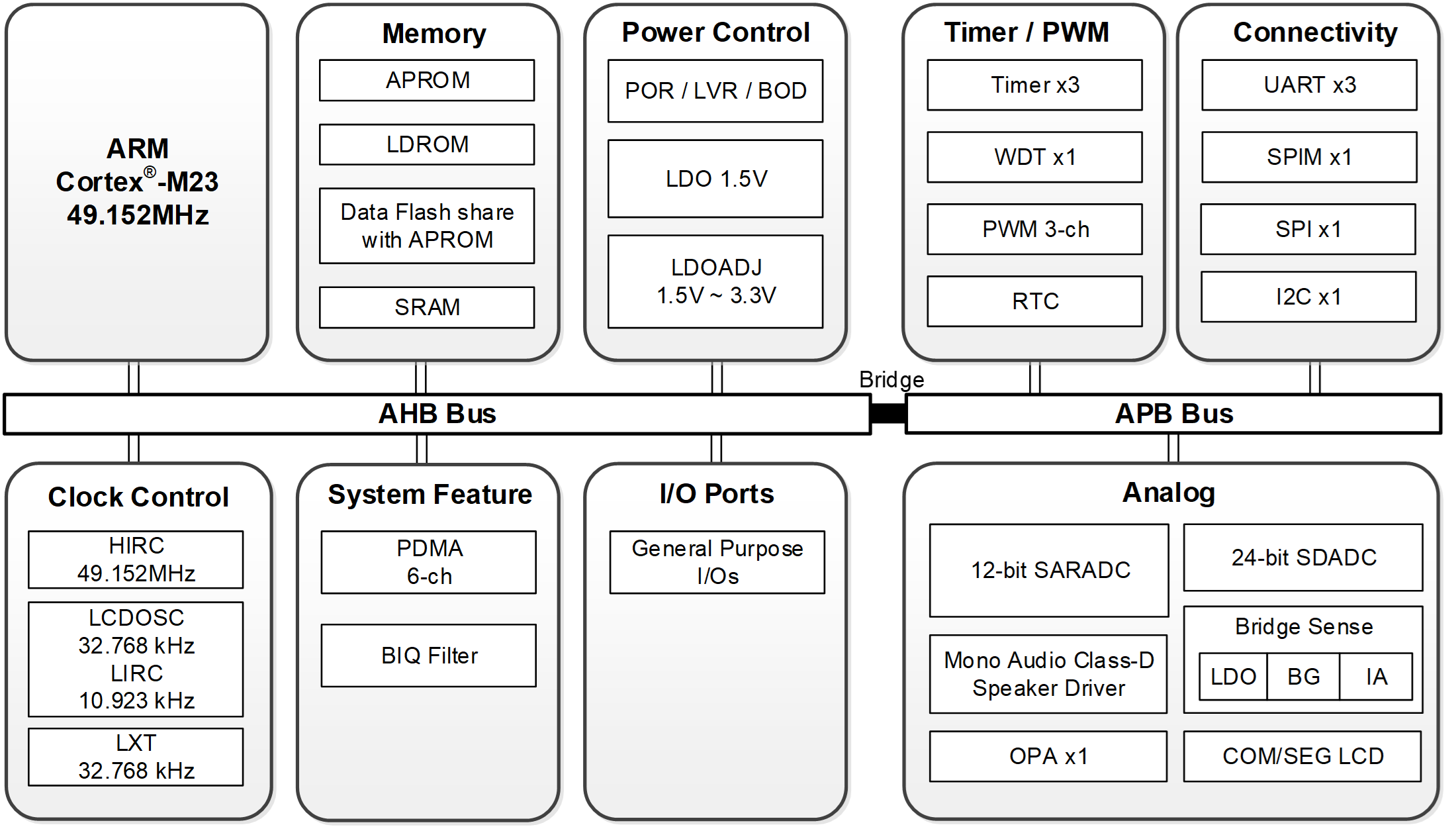

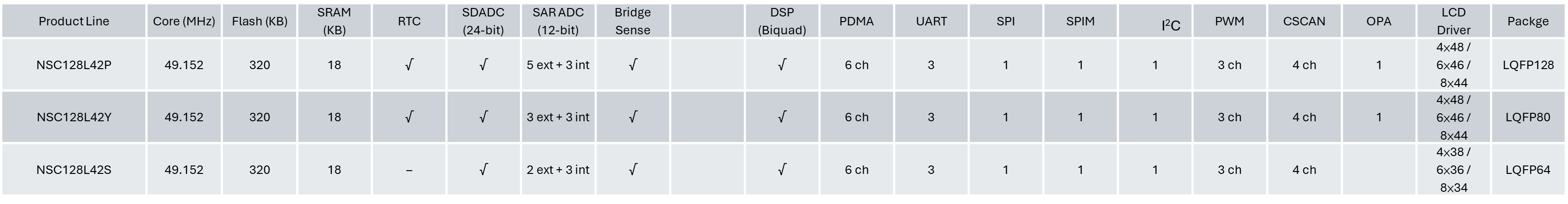

Table 1-1 Audio SoCs - Arm Cortex-M23 Series Key Features Support Table
应用：
Audio SoCs - Arm Cortex-M23 系列适用于以下应用：
- 血压计、血氧仪、温度计
- 精密电子秤、体脂秤、咖啡秤及各类测量仪器
- 食物料理机、厨余处理机、宠物喂食器
主要特性：
．工作特性
．内核
．存储器
．时钟系统
．电源管理
．复位、欠压及安全
- 约 1.6V 阈值
．实时时钟（RTC）
．模拟外设
-3 路 内部通道
- 增益范围： 1x ~ 128x
- 带隙参考（VBSBG）
- 可调 LDO （1.5V ~ 4.5V）
- VMID 参考
- 称重传感器 / 电子秤 / 精密测量
．信号处理（DSP）
．定时器与控制
-单次 / 周期 / 连续模式
．看门狗定时器（WDT）
．DMA （PDMA）
．通信接口
．PWM 与音频
．LCD 驱动
．电容触控（CSCAN）
．GPIO
．安全与标识
．开发与编程
．封装与 I/O
Evaluation Board
| EVB | Part Number | Feature |
|---|---|---|
| NSC128L42EVB | NSC128L42P NSC128L42Y NSC128L42S |
Support CAN FD, EBI, Expand Connector, and Arduino Uno Interface |
Audio SoCs - Arm Cortex-M23 Series Selection Guide
| Part Number | NSC128L42P | NSC128L42Y | NSC128L42S |
|---|---|---|---|
| APROM (KB) | 320 | ||
| SRAM (KB) | 18 | ||
| LDROM (KB) | 6 | ||
| System Frequency (MHz) | 49.152 | ||
| I/O | 68 | 62 | 47 |
| Timer | 3 | ||
| PWM | 3 ch | ||
| WDT | ✓ | ||
| RTC | ✓ | ✓ | – |
| UART | 3 | ||
| SPIM | Standard / Dual / Quad | ||
| SPI | 1 | ||
| I2C | 1 | ||
| SAR ADC | 5 ext + 3 int | 3 ext + 3 int | 2 ext + 3 int |
| SDADC (24-bit) | ✓ | ||
| CSCAN | 4 ch | ||
| PDMA | 6 ch | ||
| OPA | 1 | ||
| VLDOADJ_CAP pin | ✓ | – | ✓ |
| High Sink Current IO | 2 | 2 | – |
| COM/SEG LCD Driver | 4 x 48 6 x 46 8 x 44 |
4 x 48 6 x 46 8 x 44 |
4 x 38 6 x 36 8 x 34 |
| Operating Temperature | -40°C to +85°C | ||
| Package | LQFP128 (14x14 mm) | LQFP80 (12x12 mm) | LQFP64 (7x7 mm) |
