NAU8401YG

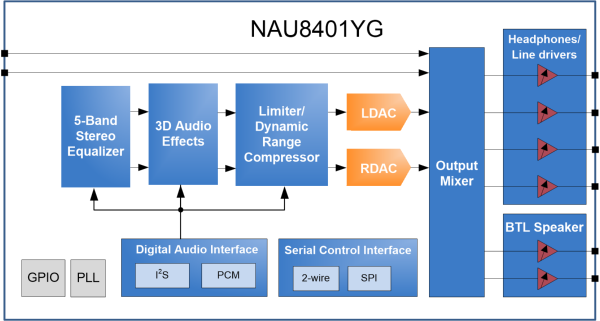

DS_NAU8401YG_BlockDiagram

NAU8401YG 是一款用于便携式应用的低功耗，高品质音频输出系统。除了高解析24位立体声 DAC，此装置还广泛的整合了相关功能，以简化完整音频系统的开发。 NAU8401YG 包含用于扬声器，耳机和立体声线路输出的驱动器，以及处理 DAC 输出与模拟输入信号的混音器。

NAU8401YG 先进的内置数字信号处理功能包括5频段均衡器，3D 音频优化处理器, 以及用于回放路径的数字限制器/动态范围压缩器功能。其数字接口可以作为主端或从端运行。并且内置的分数倍分频锁相环可由多组系统时钟源中选择，用于为 DAC 生成准确的音频采样率。

NAU8401YG 可在 2.5V 至 3.6V 的模拟电源电压下工作，而数字核心电压可低至 1.7V 来工作以降低功耗。此装置的扬声器 BTL 输出对和两个辅助线路输出可以使用 5V 电源来增加输出功率，从而使 NAU8401YG 以 1W 来驱动外部扬声器。

目标应用:

主要特点:

•	音频输入
	-	数字音频接口: I2S / PCM 输入
	-	采样率: 8K ~ 48KHz

•	音频输出
	-	内置集成桥式扬声器驱动器: 1W@8Ω
	-	内建集成耳机驱动器: 40mW@16Ω
	-	DAC 信噪比(A-权重): 94dB
	-	DAC 总谐波失真加噪声: -84dB

•	进阶功能
	-	内置高精度分数倍分频锁相回路
	-	内置数字信号处理器 5频段均衡器 3D 音频优化自动位准控制(ALC) 自动位准限制/动态范围压缩(DRC)

•	工作特性
	-	电压范围(VDDC/B): 1.65V ~ 3.6V
	-	电压范围(VDDA): 2.5V ~ 3.6V
	-	温度范围: -40°C ~ 85°C

•	封装
	-	QFN-32 (5x5mm)
