NAU85L42YG 是一款低功耗、高效能四通道音频 ADC，专为麦克风阵列应用中的高品质音频而设计。它适用于需要多路麦克风输入、灵活音频路由及高效低功耗运作的系统。

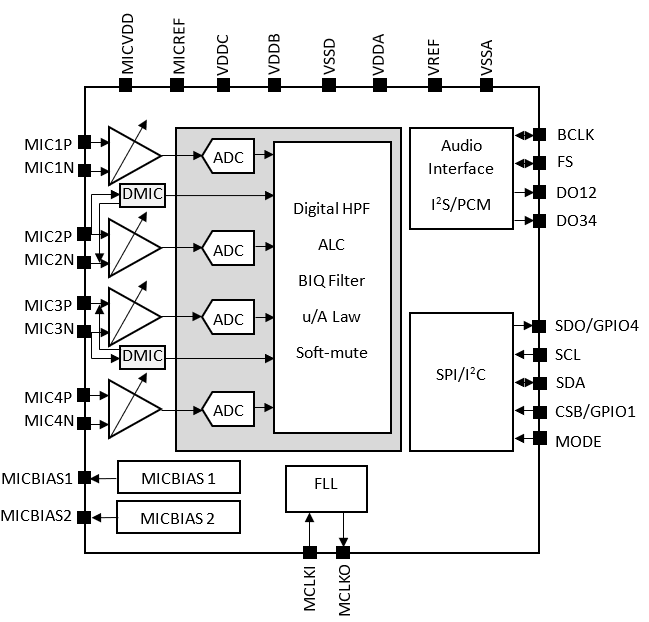

NAU85L42YG 整合了麦克风前级放大器、可编程增益控制以及分数分频锁相环（FLL）。此元件支援 AMIC 和 DMIC 输入配置，可透过 MIC2 和 MIC3 通道对支援多达四个 DMIC 装置。整合的 FLL 能够利用 8 kHz 至 50 MHz 范围内的常用系统时脉来源，精确产生标准音频采样率。

NAU85L42YG 採集的音频资料可透过两条 I²S 资料输出线或单路 TDM/PCM 资料介面输出，为不同的主处理器或音频系统提供了灵活的介面选择。此設備支援多个电源域，包括 1.62V 至 1.98V 的 VDDA、3.3V 的 MICVDD 和 VDDB，以及低至 1.2V 的 VDDC（以提高能源效率）。

目标应用：

• 音频混音器
• 智能座舱
• 智能音箱
• 会议设备
• 麦克风阵列系统

主要特点：

• ADC 特性
  • 信噪比 (SNR)（A加权）：106dB @ 0dB 增益
  • 总谐波失真加噪声 (THD+N)：-92dB @ 0dB 增益，0.8Vrms 差分输入
• 音频输入
  • 可编程模拟增益：-1dB ~ +36dB
  • 可编程数字增益：间距 +0.125dB
  • 4 通道 AMIC（可配置于 MIC1、MIC2、MIC3 和 MIC4）
  • 4 通道 DMIC（可配置于 MIC2 和 MIC3）
  • 支持 8 kHz ~ 192 kHz 采样率及 24-bit 分辨率
• 高级/控制特性
  • 低延迟：最低 77μs（Fs=48kHz，采样模式），具备 4 种可配置滤波器
  • 数字音频接口：I²S / PCM / TDM（4 路 ADC），最高支持 32-bit
  • 通信接口：I²C（支持读写功能）
• 工作特性
  • 电压范围 (VDDA)：+1.62V ~ +1.98V
  • 电压范围 (VDDB)：+1.62V ~ +1.98V
  • 电压范围 (VDDC)：+1.62V ~ +3.6V
  • 电压范围 (VDDMIC)：+3.0V ~ +3.6V
  • 温度范围：-40°C ~ +105°C
• 封装
  • QFN-32 (4 x 4 mm²)

• 开发板： NL-NAU85L42
