KA44171A

KA44171A 是内嵌 PWM Soft-Switching 功能,通过在相位切换时马达电流的软切换,实现了单相马达静音高效驱动的 IC。搭载了对应 PWM,DC 输入的 Pre-Driver,而且工作电压范围大,可以适合多种功率 MOS。KA44171A 搭载了优化高转速马达性能的"APRaS (Advanced Phase and Rapid Soft switching)"功能。适用于输入电压 12/24V 以及 48V 的数据中心,基站等工业机器,以及 自动化工厂机器(高转速 FAN 马达 ~ 100 krpm)

Specification

PDF iconData Sheet

Item Performance characteristics
Sub-Family Description Single-phase BLDC motor driver
Control Method APRaS, PWM softswitching
Control interface PWM/DC
Ron (Ohm) Pre-Dr
Operating Voltage (V) 12V / 24V / 48V

Operating ambient temperature[min](°C)

-40

Operating ambient temperature[max](°C)

105
Package QFN20L 3x3mm Body
Lead Pitch_0.4mm
PKG_QFN-20L

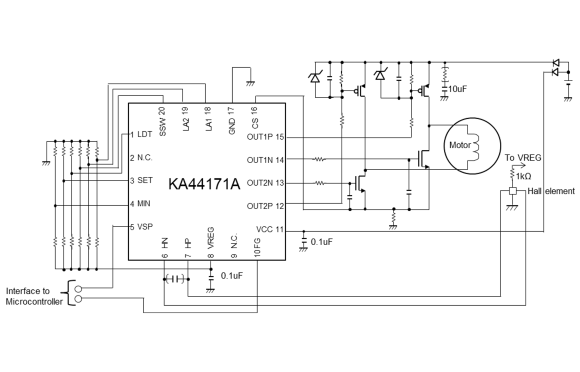

Recommended Circuit



RECOMMENDED_CIRCUIT_KA44171A








Support tool

我们可以提供信息、评估工具等来支持您的设计。 请随时与我们联系。

 Evaluation Board

KE-KA44171A - KA44171A  single-phase PWM/VSP motor driver evaluation board

KE-KA44171A 是一款自带 KA44171A 前置驱动器,及其外部 MOSFET 和用于设置的可变电阻器的评估板,可在由 12V/24V 直流电源或电池供电的应用上驱动高达 8A 峰值电流的单相无刷直流 (BLDC) 马达

KA44171A 采用自家专利的超前相位软切换,Advanced Phase & Rapid Softswitching (APRas) 技术,可通过此评估板验证 APC 的功能。

PDF iconUser Manual

KE-KA44171AB
