KA44168A 是內嵌 PWM Soft-Switching 功能，通過在相位切換時馬達電流的軟切換，實現了單相馬達靜音高效驅動的 IC。搭載了實現馬達電流相位的自動檢出/自動調整的 APC（Auto Phase Control）功能，減少了外圍器件數量，而且不依賴於馬達種類和使用環境，實現靜音高效的驅動。適用於輸入電壓 12/24V 的家電，自動化辦公機器，自動化工廠機器
Specification
 Data Sheet
| Item |
Performance characteristics |
| Sub-Family Description |
Single-phase BLDC motor driver |
| Control Method |
APC, PWM softswitching |
| Control interface |
- |
| Ron (Ohm) |
1.6 |
| Operating Voltage (V) |
12V / 24V |
|
Operating ambient temperature[min](°C)
|
-40 |
|
Operating ambient temperature[max](°C)
|
105 |
| Package |
MSOP8L 3x3mm Body
Lead_Pitch 0.65mm |
 |
|

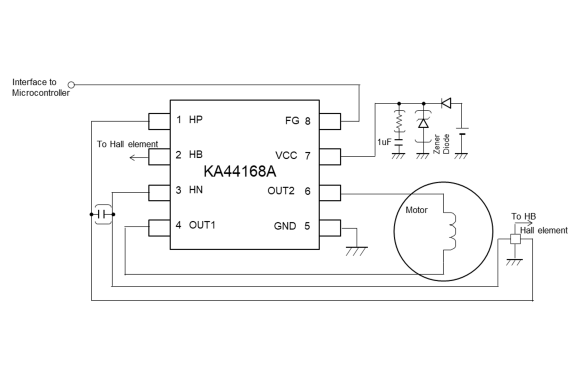

Recommended Circuit
Support tool
我們可以提供信息、評估工具等來支持您的設計。 請隨時與我們聯繫。
Evaluation Board
|
KE-KA44168A - KA44168A single-phase motor driver evaluation board
|
|
KE-KA44168A 是一款自帶 KA44168A 集成 MOSFET 驅動器的評估板，可在由 12V/24V 直流電源或電池供電的應用上驅動高達 1.0A 峰值電流的單相無刷直流 (BLDC) 馬達。
KA44168A 採用自家專利的自動相位控制，Auto Phase Control (APC) 技術，可通過此評估板验证 APC 的功能。
User Manual
|
|
|
