KM1M7CF4X 系列

KM1M7C系列是一款专为电力电子控制应用设计的32位闪存微控制器，搭载 Arm® Cortex®-M7 内核，兼具高运算性能与低功耗特性。

Block Diagram

M7C-Block Diagram

Outline Specifications

•搭载 Arm® Cortex®-M7 内核		•12位 A/D 转换器
置单精度和双精度浮点运算单元（FPU）		最短转换时间：0.2 μs（5 Msps）
•最高时钟频率可达 160 MHz		5組／31通道
•内部存储器		12位元 DAC：8組
程序Flash ROM：256 KB × 2 个 Bank		•比较器：8组
数据Flash ROM：32 KB		支持窗口模式、双阈值模式和单阈值模式切换
程序RAM：64 KB		•功能安全
数据RAM：64 KB		ROM/RAM ECC 功能
•DMA 控制器：2組／16通道		存储器数据保护功能
•通訊		寄存器访问保护功能
SPI/UART/I²C：2 通道		时钟监控功能
SPI/UART：3通道		窗口型看门狗定时器功能
SPI/UART/LIN：1通道		CRC 运算功能
SPI/UART：1通道		A/D 转换器故障诊断功能
SM-Bus：1通道		电源电压检测功能
CAN-FD：1通道		上电复位功能
•定時器		•安全功能
通用16位元定時器：14通道		安全启动
用於電力控制的高解析度互補PWM：13組／26通道（高解析度輸出 195 ps）		硬件加密电路（支持 AES、SHA 和 ECC 加密）
•温度传感器：1组		真随机数发生器（TRNG）
•電源電壓：3.3V 單電源		•工作温度：Ta = -40°C 至 125°C

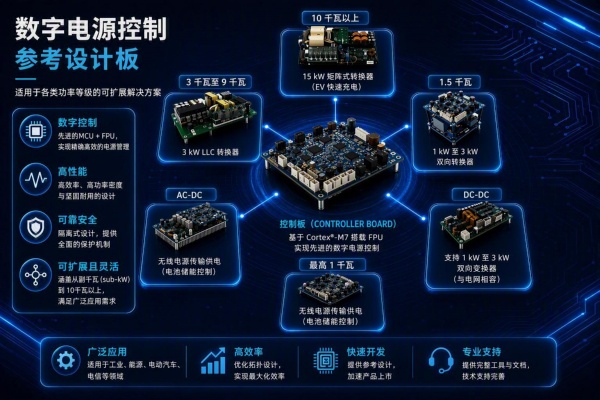

Reference Board

Designer-Blue-SC
