KM1M7BF インバータ制御シリーズ
パワーエレクトロニクスの制御に最適なKM1M7BFシリーズは、Arm® Cortex®-M7 を搭載し、高い処理能力と低消費電力の両立を特長とする 32 ビットフラッシュマイコンです。
ブラシレスDCモータのインバータ制御に最適な高機能 PWM、高速・高精度 AD コンバータおよびフィードバック制御アシスト機能を搭載し、高効率/低発熱/小型化が要求されるパワーエレクトロニクス製品に貢献します。

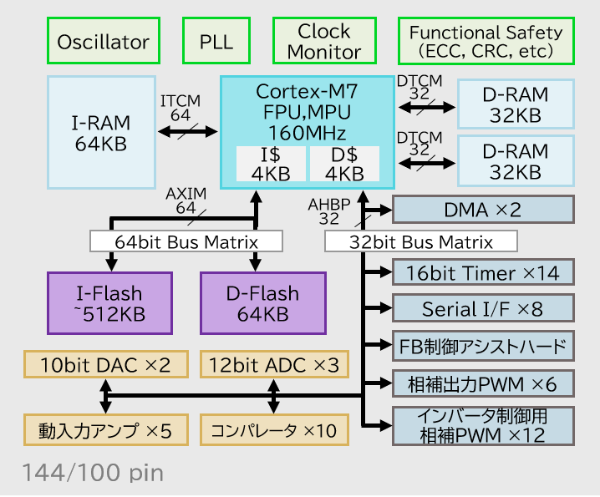

ブロック図
概略仕様
|
•Arm® Cortex ® -M7 コア搭載 |
•12bit A/D コンバータ |
|
|
単精度・倍精度FPU搭載 |
最小変換時間 0.5μs(2.0Msps) | |
|
•クロック周波数: 160 MHz |
3 ユニット, 32 チャネル | |
|
•内蔵メモリ |
•可変ゲインアンプ (VGA) |
|
|
命令フラッシュ ROM: 512 KB |
5 ユニット | |
|
データ用フラッシュ ROM: 64 KB |
•コンパレータ: 5 ユニット |
|
|
命令 RAM: 64 KB |
Window/2 レベル/1 レベルl 切替可 |
|
|
データ用 RAM: 64 KB |
•機能安全 | |
|
•DMA コントローラ: 2 ユニット / 16 チャネル |
ROM/RAM ECC機能 | |
|
•タイマ |
メモリデータ保護機能 | |
|
汎用 16bit タイマ: 20 チャネル |
レジスタアクセスプロテクト機能 | |
|
パワー制御用 PWM: 12 ユニット / 24 チャネル |
クロックモニタ機能 |
|
|
•通信 |
Window型 WDT機能 | |
|
同期式/IIC: 1 チャネル |
CRC 演算機能 | |
|
同期式/UART: 2 チャネル |
A/D コンバータ 故障診断機能 | |
|
同期式/UART/LIN: 1 チャネル |
電源電圧検知機能 | |
|
同期式/UART/SPI: 3 チャネル |
パワーオンリセット機能 | |
|
同期式/UART/data share: 1 チャネル |
•電源電圧: 5V単一電源 | |
|
SM-Bus: 1 チャネル |
•動作温度:Tc= -40 to 110℃ |
リファレンスボード
|
Solution |
Target |
Input Power |
Structure |
Deliverables |
Status |
|
|
低電圧モータ EVA board |
 |
Air purifiers Power tools One axis slider |
134W |
BLDC motor x 1 |
Hard Ref Soft IP |
Available |
|
高電圧モータ EVA board |
 |
Air conditioner (Compressor and Fan) Washing machine Refrigerator |
2kW |
BLDC motor x 2 Single phase PFC |
Hard Ref Soft IP |
Available |
|
3相インタリーブPFC EVA board |
 |
Air conditioner Heat Pump |
3.5kW |
BLDC motor x 2 3-phase PFC |
Hard Ref Soft IP |
Available |
