NUC131SD2AEU

NUC131SD2AEU

NuMicro® NUC131SD2AEU (NUC131U) 微控制器是基于 32 位元 Cortex®-M0 产品,工作频率最高可达 50 MHz。内建 1 组控制器局域网(CAN)支持 CAN 2.0 B,通过 AEC-Q100 2 级认证,适用于需要高可靠度及强健度 CAN 介面的车辆应用。

NUC131SD2AEU 微控制器内嵌 68 KB Flash,8 KB SRAM 和 4 KB loader ROM 用于做 ISP 更新。宽电压工作范围 2.5V 至 5.5V,符合 40 ℃ 至 105 ℃ 的工业级工作温度。不仅在紧凑封装提供 1 组 CAN 以及 3 组 LIN 介面对应 CAN-box 应用以外,内建丰富外设,包含 6 组 UART,2 组 I²C,一组 SPI 可连接 4G,GPS 及 MEMS 模组对应 GPS 定位器以及胎压检测器应用,24 组100 MHz PWM 带有刹车功能及互补模式可驱动逐步以及无刷直流马达,針對雷達應用 8 路 800 kSPS 12 位 ADC 可对感测器资料做取样特别适合雷达应用。

目標應用 :

  • 车用OBD/CAN-BOX
  • 雷达
  • 胎压侦测器
  • GPS 定位器

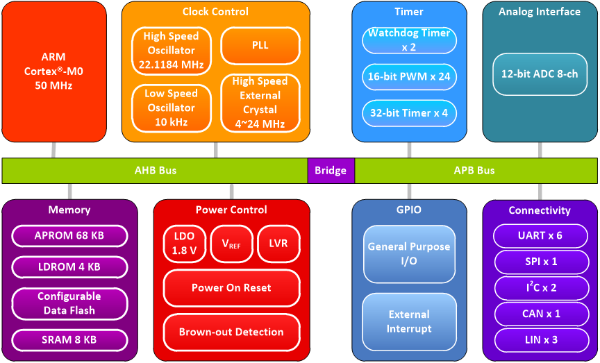

主要特徵 :

内核 (Core)
  - Arm® Cortex®-M0 最高运行频率 50 MHz
  - 单周期 32-bit 硬体除法器

内存 (Memory)
  - 68 KB 快閃記憶體
  - 8 KB SRAM
  - 在线系统更新 ISP (In-System Programming)
  - 在线电路更新 ICP(In-Circuit Programming)
  - 在线应用程序更新 IAP (In-Application Programming)

时脉源 (Clock)
  - 内部 22.1184 MHz 高速振荡器
  - 内部 10 kHz 高精度 RC 振荡器
  - 内部 PLL 可达 200​​ MHz,PWM 时脉可达 100 MHz 以及系统时脉最高可达 50 MHz

定时器和脉波宽度调变 (PWM)
  - 4 組 32 位定时器
  - 最高运行速度可达 100 MHz 的内建 16 位 PWM 产生器,最高可输出 24 路 PWM
  - PWM 包含两个模组,每个模组提供三组 16-bit 计时器以及 6 组输出脚位
  - 1 个 24 位倒數SysTick定时器
  - 1 个看门狗定时器
  - 1 个视窗看门狗计时器

模拟转数字转换器
  - 支持最多 8 信道 12 位 800 KSPS 采样率模拟转数字转换器 (ADC)

通信界面
  - 最高支持六組通用 UART
  - 两組 400 KHz I²C
  - 一組 SPI
  - 三組 LIN

CAN Bus
  - 支援一组 CAN 2.0 A/B

提供最高 56 GPIO

操作特性
  - 操作电压: 2.5V ~ 5.5V
  - 工作温度: -40 ℃ ~ 105 ℃

96 位唯一标识符 (UID)
  - 可当做安全密钥

128 位唯一客户标识符 (UCID)

封装
  - LQFP64 (7mm x 7mm)
