NuMaker-IoT-M263A

NuMaker-IoT-M263A
开发板介绍 | 开发板特色 | 快速指南

开发板介绍

NuMaker-IoT-M263A 开发板是特别针对物联网产品设计而提供的开发工具，透过新唐科技提供的物联网开发软件包能够轻易地连接至 Arm Pelion、Amazon AWS、和阿里云等云端，快速完成物联网产品开发。

NuMaker-IoT-M263A 由两部分组成，包括整合常见的无线通信模块与传感器的 M263 主平台部分，及 Nu-Link2-Me 除错刻录器部分。此开发板允许用户快速开发物联网应用相关产品，并轻松编程和调试应用程序。

NuMaker-IoT-M263A 的主微控制器为兼具低功耗与高安全性的 M263KIAAE，开发板提供相容于 Arduino UNO 的界面、灵活的电源供应设计和电流量测接头，方便扩充各式周边设备进行开发，或轻松进行功耗量测。

NuMaker-IoT-M263A 开发板提供数个物联网产品应用上常见的无线通信模块，包括 Wi-Fi、蓝牙以及 LoRa 模块。此开发板还支持 mini PCIe 连接器，用于插入外部模块以实现 3G / 4G / NB-IoT 连接功能，例如选购的 QUECTEL BG96 / EC21 模块。此开发板亦集成了 BOSCH 环境传感器和 9 轴传感器，用于感测加速度、地磁、气体、气压、温度和湿度。此外使用者可以使用 CAN 和 RS485 接口开发工业控制相关应用。

Nu-Link2-Me 刻录与除错器可透过 SWD 接口进行刻录与除错，还带有一 16 Mbit 大小的 SPI Flash 供脱机刻录使用。Nu-Link2-Me 支持虚拟串口功能，可输出讯息至终端机窗口。Nu-Link2-Me 可从开发板上拆下，作为量产刻录工具使用。

开发板特色
•	使用NuMicro® M263KIAAE 微控制器，其功能向下兼容于:
	-	M261ZIAAE
	-	M261SIAAE
		M261KIAAE
		M262ZIAAE
		M262SIAAE
		M262KIAAE
		M263ZIAAE
		M263SIAAE
•	板载模块
	-	Wi-Fi模块: ESP12-F
	-	蓝牙模块: MDBT42Q-PAT
	-	LoRa 模块: APC1278 (for 408/433/470 MHz)
	-	LoRa 天线: ANT60-433LA (for 433 MHz)
•	板载传感器
	-	环境传感器: BME680
	-	九轴传感器: BMX055
•	Mini PCIe 连接器 ( 可选购 QUECTEL BG96 / EC21 模块以扩充 NB-IOT / 3G / 4G 功能 )，包含 SIM 卡连接器
•	CAN 和 RS485 收发器
•	MicroSD 卡连接器
•	Arduino UNO 兼容接口
•	电流量测接口可量测微控制器功耗
•	灵活电源供应设计
	-	V_DD外部输入接口
	-	主控板的 USB OTG 端口
	-	Arduino UNO 界面的 VIN
	-	Nu-Link2-Me 的 ICE USB 端口
	-	提供 mini PCIe 连接器的电源插孔
•	附带 Nu-Link2-Me 除错刻录器，可支持
	-	透过 SWD 接口进行除错
	-	在线 / 脱机刻录
		虚拟串口功能

快速指南
1.	请确认计算机中至少已安装一种开发环境:
	-	KEIL MDK Nuvoton edition M0 / M23
	-	IAR EWARM
	-	NuEclipse (GCC) ( Windows )
	-	NuEclipse (GCC) ( Linux )
2.	请依照使用的开发环境下载及安装最新版本的 Nuvoton Nu-Link Driver，安装时请勾选并安装 Nu-Link USB Driver。
	-	使用 Keil MDK 请安装 Nu-Link_Keil_Driver
	-	使用 IAR EWARM 请安装 Nu-Link_IAR_Driver
	-	使用 NuEclipse 可跳过此步骤
3.	下载及解压缩开发板支持软件包 ( Board Support Package, BSP )。
4.	硬件架设
	(1) 将 Nu-Link2-Me VCOM 指拨开关的 1 及 2 切换至 ON，启动虚拟串口 ( VCOM ) 功能。

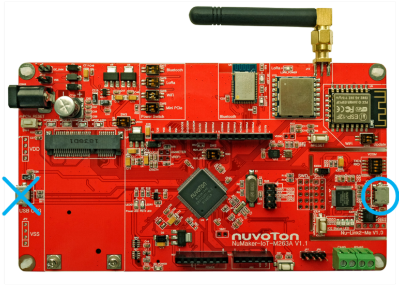

	(2) 透过 USB 传输线连接开发板 ICE USB 端口与计算机端 USB 端口。

	(3) 在设备管理器中找到 Nuvoton Virtual Com Port。

5.	使用 Template 项目为范例，请参考以下路径在 BSP 中找到 Template 项目。
	-	M261_Series_BSP_CMSIS_V3.XX.XXX
		-	SampleCode
			-	Template
				-	GCC ( 在 NuEclipse ( GCC ) 下使用 )
				-	Keil ( 在 Keil MDK 下使用 )
				-	IAR ( 在 IAR EWARM 下使用 )
6.	开启与执行项目，在个别开发环境下执行项目的方式请参考使用者手册。
7.	用户可在终端机窗口看到以下结果:


更多资源连结
使用者手册 \| 微控制器 \| 开发工具 \| 驱动程序 \| 刻录软件 \| 新唐科技官方论坛 \| 新唐科技官方电商 \| RF-BG96A \| RF-EC21A 欢迎下载新唐 IoT 平台资源参考文件 (https://www.nuvoton.com/iot_startup)，内容包含开发资源下载、快速上手范例、应用教学影片等丰富的信息。
