KA49702A是用於鋰離子電池單體的1芯片電池監控IC，內建高解析度ADC，能夠高精確度地測量電池單體的電壓和電流水平。該IC可支援最多17個串聯的電池單體或最大電壓為85V的應用，有助於電池管理系統的小型化。 KA49702A實現了電壓測量精度+/-2.9mV，是業內最高標準。此外，該IC還可以支援高側開關作為充放電繼電器開關控制。
Specification
 Datasheet
| Item |
Performance characteristics |
| Category |
Non Stackable |
| Package |
QFP-48 |
| Number of Channels |
17 |
| Operating Voltage [Min] (V) |
12.5 |
| Operating Voltage [Max] (V) |
85 |
| Interface |
SPI |
| Voltage Accuracy (mV) |
±2.9 |
| Operating Temperature [Min] (°C) |
-40 |
| Operating Temperature [Max] (°C) |
105 |
 |
|

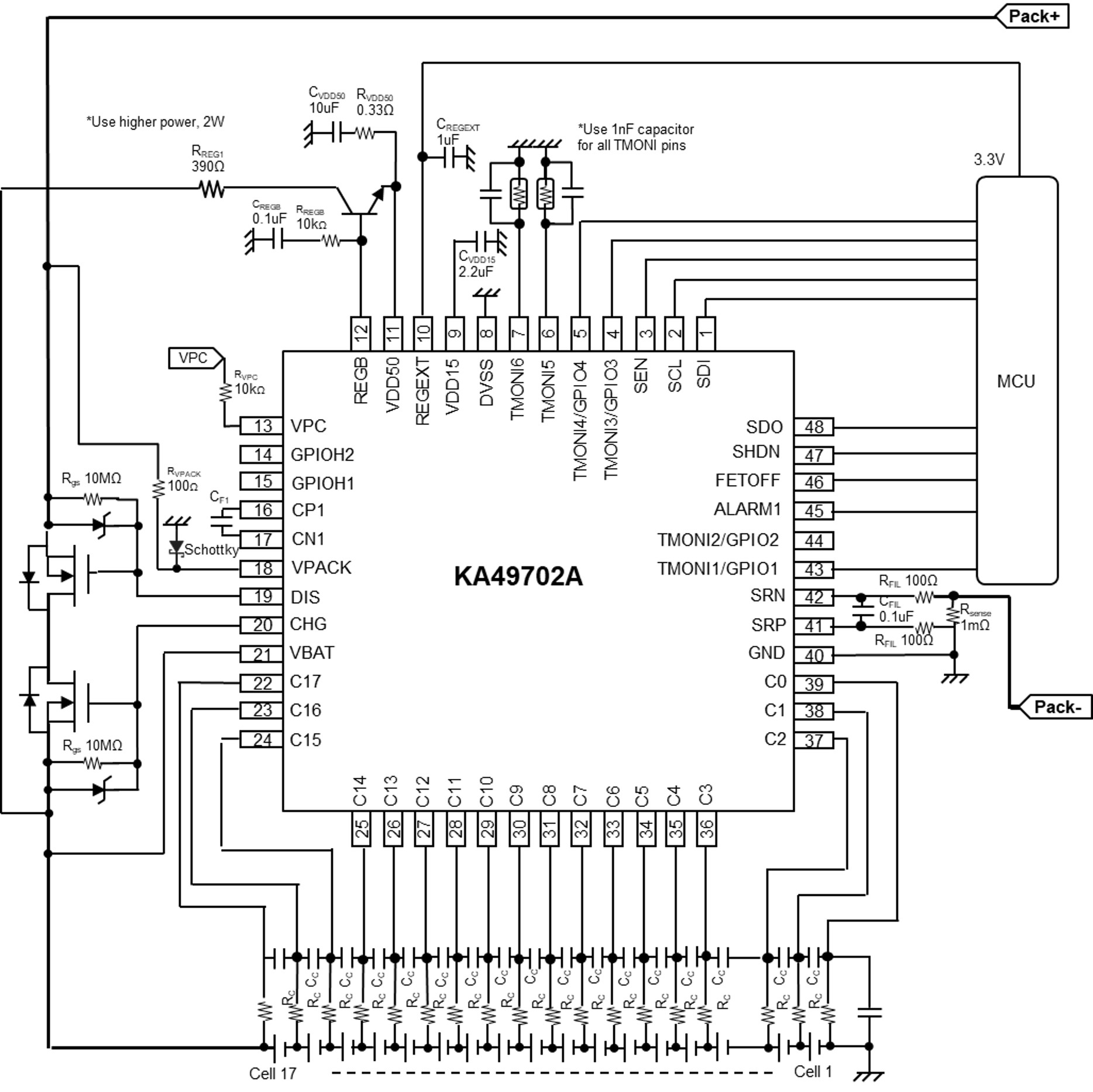

Recommended Circuit
Support tool
我们可以提供信息、评估工具等来支持您的设计。 请随时与我们联系。
Evaluation Board
|
KE-KA49702A - KA49702A 最多 17 顆電池監控 IC 評估板
|
|
KE-KA49702A 是一款搭載 KA49702A 的評估板，可評估多達 17 個電池單元的電壓測量、充電/放電、電池均衡、故障檢測等功能。此外，它附帶的 PC GUI 軟體可透過 MCU 軟體調用，並提供直覺易用的圖形使用者介面
AFE 板:
電池單元電壓測量、高邊充電/放電、電池平衡、故障偵測等功能
MCU 控制板:
MCU電路(含軟體調試介面)
電源管理與 MCU 重置電路
BM IC 與 PC GUI 通訊介面電路
LED 狀態顯示
軟體:
PC 圖形使用者介面 (GUI) 軟體
其他配件:
板連接線
TTL-232R-3V3 線纜
各種手冊
