KA49701A是用于锂离子电池单体的1芯片电池监控IC，内置高分辨率ADC，能够高精度地测量电池单体的电压和电流水平。该IC可支持最多17个串联的电池单体或最大电压为85V的应用，有助于电池管理系统的小型化。 KA49701A实现了电压测量精度+/-2.9mV，是业内最高标准。此外，该IC还可以支持低侧开关作为充放电继电器开关控制。
Specification
 Datasheet
| Item |
Performance characteristics |
| Category |
Non Stackable |
| Package |
QFP-48 |
| Number of Channels |
17 |
| Operating Voltage [Min] (V) |
12.5 |
| Operating Voltage [Max] (V) |
85 |
| Interface |
SPI |
| Voltage Accuracy (mV) |
±2.9 |
| Operating Temperature [Min] (°C) |
-40 |
| Operating Temperature [Max] (°C) |
105 |
 |
|

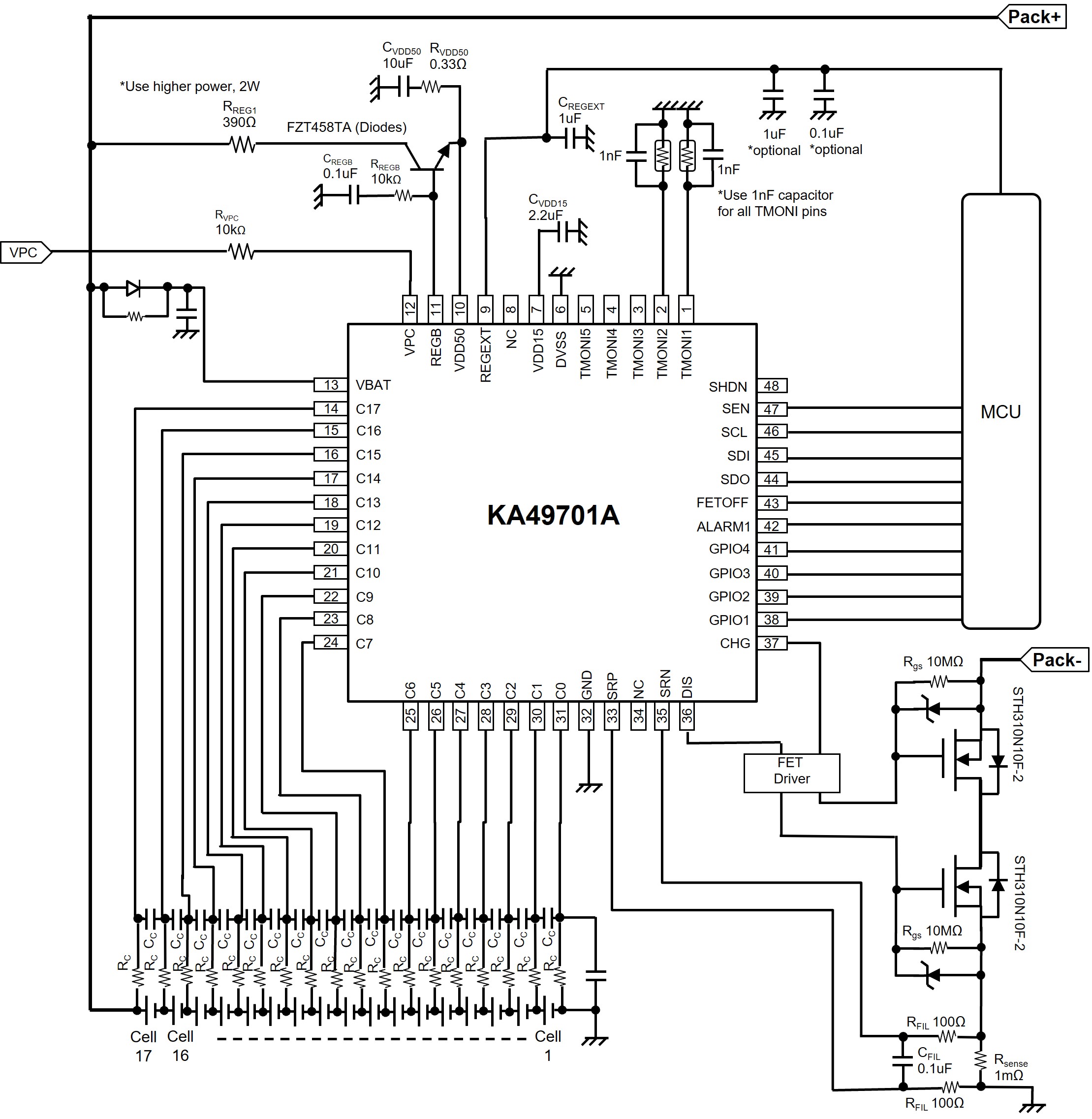

Recommended Circuit
Support tool
我们可以提供信息、评估工具等来支持您的设计。 请随时与我们联系。
Evaluation Board
|
KE-KA49701A - KA49701A 最多 17 节电池监控 IC 评估板
|
|
KE-KA49701A 是一款搭载 KA49701A 的评估板，可用于评估最多 17 节电池单元的电压检测、充放电控制、电池均衡及故障诊断等功能。另附的 PC 端 GUI 软件可由 MCU 程序调用，并提供直观的图形界面，便于功能验证和参数配置
AFE 板:
电池单元电压测量、低边充电/放电、电池均衡、故障诊断等功能
MCU 控制板:
MCU电路 (含软件调试接口)
电源管理与 MCU 复位电路
BM IC 与PC GUI 通信接口电路
LED 状态显示
软件:
PC 图形用户界面 (GUI) 软件
其他配件:
板连接线
TTL-232R-3V3 线
各种手册
User Manual
|
|
|
