NuTiny-MS51DA
| 1. | 請確認電腦中至少已安裝一種開發環境: | ||||
| - | KEIL C51 | ||||
| - | IAR EW8051 | ||||
| 2. | 請依照使用的開發環境下載及安裝最新版本的 Nuvoton Nu-Link Driver，安裝時請勾選並安裝 Nu-Link USB Driver。 | ||||
| - | 使用 Keil C51 請安裝 Nu-Link_Keil_Driver | ||||
| - | 使用 IAR EW8051 請安裝 Nu-Link_IAR_Driver | ||||
| 3. | 請依照使用的開發環境下載及解壓縮開發板支援套裝軟體 ( Board Support Package, BSP )。 | ||||
| - | 使用 Keil C51 請下載 MS51_Series_BSP_Keil | ||||
| - | 使用 IAR EW8051 請下載 MS51_Series_BSP_IAR | ||||
| 4. | 硬體架設 | ||||
| (1) 將 Nu-Link-Me VCOM 指撥開關的 1 至 4 切換至 ON，啟動虛擬串口 ( VCOM ) 功能。 | |||||
 |
|||||

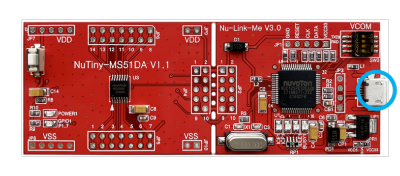

| (2) 透過 USB 傳輸線連接開發板 ICE USB 連接埠與電腦端 USB 連接埠。 | |||||
 |
|||||
| (3) 在裝置管理員中找到 Nuvoton Virtual Com Port。 | |||||
|
|
|||||
| 5. | 使用 Template 專案為範例，使用不同開發環境請在個別BSP中找到Template專案。 | ||||
| • | 在Keil C51下使用 | ||||
| - | MS51_8K_Series_ BSP_Keil_V1.XX.XXX | ||||
| - | SampleCode | ||||
| - | Template | ||||
| - | Project_temp | ||||
| - .KEIL | |||||
| • | 在 IAR EW8051下使用 | ||||
| - | MS51_8K_Series_ BSP_IAR_V1.XX.XXX | ||||
| - | SampleCode | ||||
| - | Template | ||||
| - | Project_temp | ||||
| - .IAR | |||||
| 6. | 執行專案，在個別開發環境下執行專案的方式請參考使用者手冊。 | ||||
| 7. | 使用者可在終端機視窗看到以下結果: | ||||
|
|
|||||
|
更多資源連結 |
|||||
|
使用者手冊 | 微控制器 | 開發工具 | 驅動程式 | 燒錄軟體 | 新唐科技官方論壇 | 新唐科技官方電商
*Ordering Number : NT-MS51DA |
|||||
