這套方案實現室內氣體環境的監測、顯示與資料上傳功能。系統透過溫濕度感測器與 VOC 感測器擷取原始環境資料，並對多源資料進行演算法融合處理；處理後的結果由段碼式 LCD 螢幕即時本機顯示，並可透過無線通訊方式上傳至雲端伺服器。方案採用可充電鋰電池供電，即使在無線功能持續開啟的狀態下，仍可確保設備長時間穩定運作。

• 方案特色


  • 具備超低功耗，包含運行模式與待機模式

  • 內建可充電鋰電池，具備充電功能

  • 內建 4 COM × 32 SEG 斷碼式 LCD 驅動

  • 支援溫濕度線上檢測

  • 支援 VOC 氣體線上檢測

  • 支援無線資料傳輸功能

• MCU 特點


  CM2U54 (32-bit Arm® Cortex®-M23)

  • 工作頻率達 40 MHZ

  • 內建段碼式 LCD 驅動器

  • 內建電荷泵驅動 (Power-down 掉電模式下耗電僅 3.0 μA)

  • 正常運行功耗：

  -67 µA/MHz (LDO 模式)

  -36 µA/MHz (DC-DC 模式)

  • 極致休眠功耗:

  -待機掉電模式 (含 RAM 數據保持)：0.7 µA

  -深度掉電模式 (@ 25°C)：0.3 µA

  • 支持 AES-128/ 196/ 256 加密

  • 工作電壓：1.75V 至 5.5V

  • 工作溫度：-40°C 至 +105°C

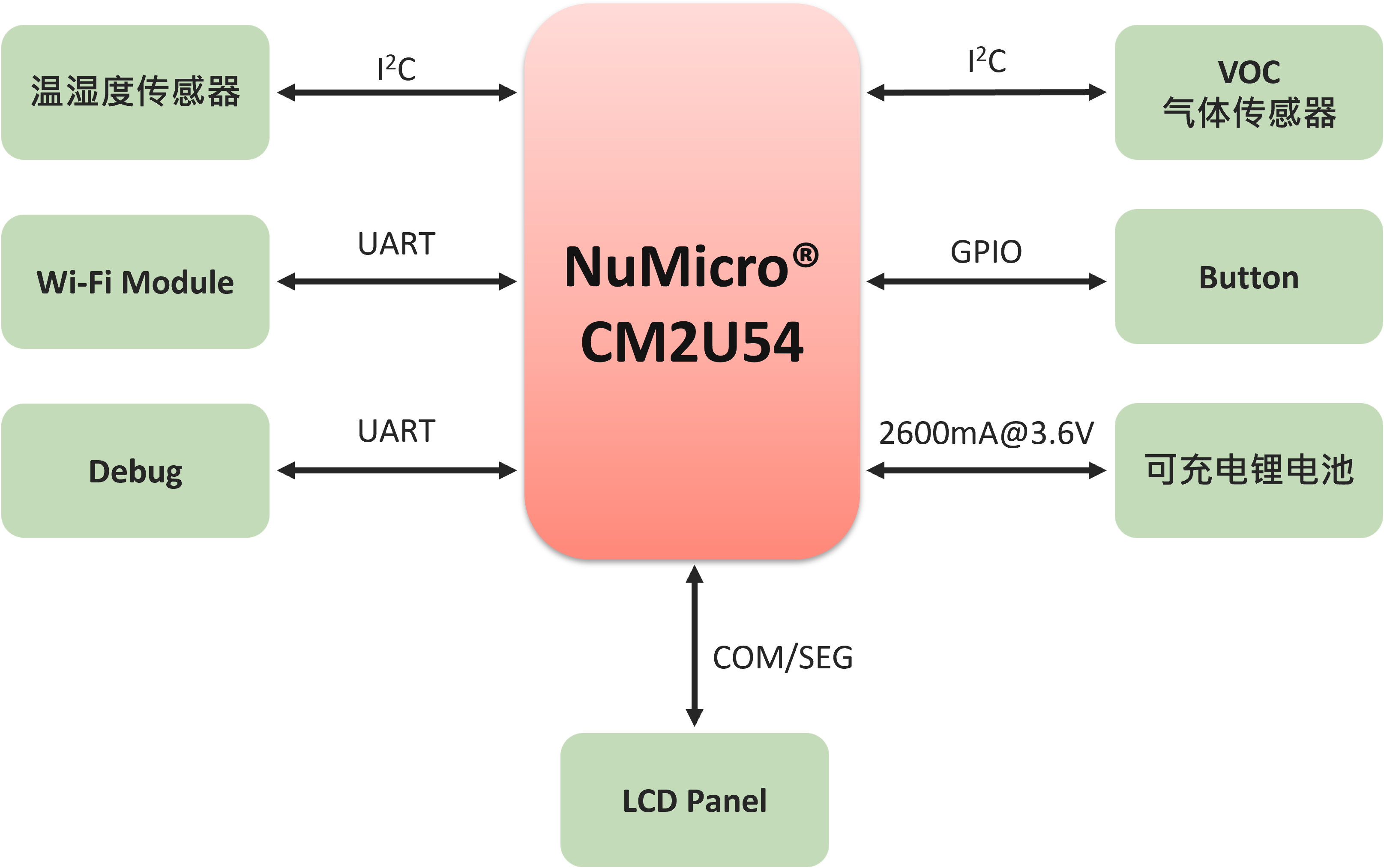

• 系統示意圖
