电能计量是由 NuMicro® M258 微控制器与 NADC24 类比数位转换器所组成。NADC24 是一个高精度 24 位 ΔΣ 类比数位转换器(ADC)，是用来读取电源电压/电流信号，并且设定 96K 的资料输出率与内部参考电压 1.2V，来获得比较完整且稳定的电源波形数据。 M258 透过 SPI 介面读取 NADC24 转换后的数据。经过计算后，可以输出计量数据到电脑上。

• 方案特色


  -	线频率
  -	电压有效值
  -	电流有效值
  -	视在功率
  -	实功率
  -	虚功率
  -	功率因子

• MCU 特点


  NADC24 (24-bit ΔΣ ADC)
  -	PGA 增益：1 至 128
  -	数据速率：1.25 SPS 至 96 kSPS
  -	10 SPS 数据速率，22 位 ENOB
  -	4 个外部差分通道或 8 个外部单端通道
  -	内部参考电压发生器（1.2V/2.4V）
  -	内部温度传感器：± 2℃
  -	低功耗操作电流：1.38 mA
  -	SPI 兼容接口

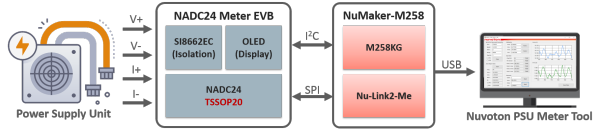

• 系统示意图
