此参考设计透过外设与自动运行模式的搭配，使 MCU 能在正常掉电模式下运作，并于无需 CPU 介入的情况下，独立完成外部传感器数据的采集与处理。如此可有效降低微控制器在运行过程中的功耗，进而提升整体系统的能源效率。

• 方案特色


  • 支持自动运行模式

  - 在正常掉电模式下仍可操作外设

  - 在正常掉电模式下，即无需 CPU 介入，即能由外设自动将感测数据搬移至 SRAM

  •低功耗高性能

  - 支持自动运行模式，可在省电状态下持续进行数据处理

  - 正常掉电模式下支持低频时钟源，可缩短高精度传感器的稳定工作时间也降低整体的运行耗电

• MCU 特点


  M2U51 (32-bit Arm® Cortex®-M23)

  • 工作频率 40 MHz

  • 低操作电流

  -正常运行模式

  -67.5 μA/ MHz (LDO mode)

  -36 μA/ MHz (DC-DC mode)

  -正常掉电模式 (NPD)

  -< 4 μA with LCD charge pump operation

  -待机掉电模式 (SPD)

  -0.4 μA with RAM retention

  • 操作特性

  -工作电压: 1.75V 至 5.5V

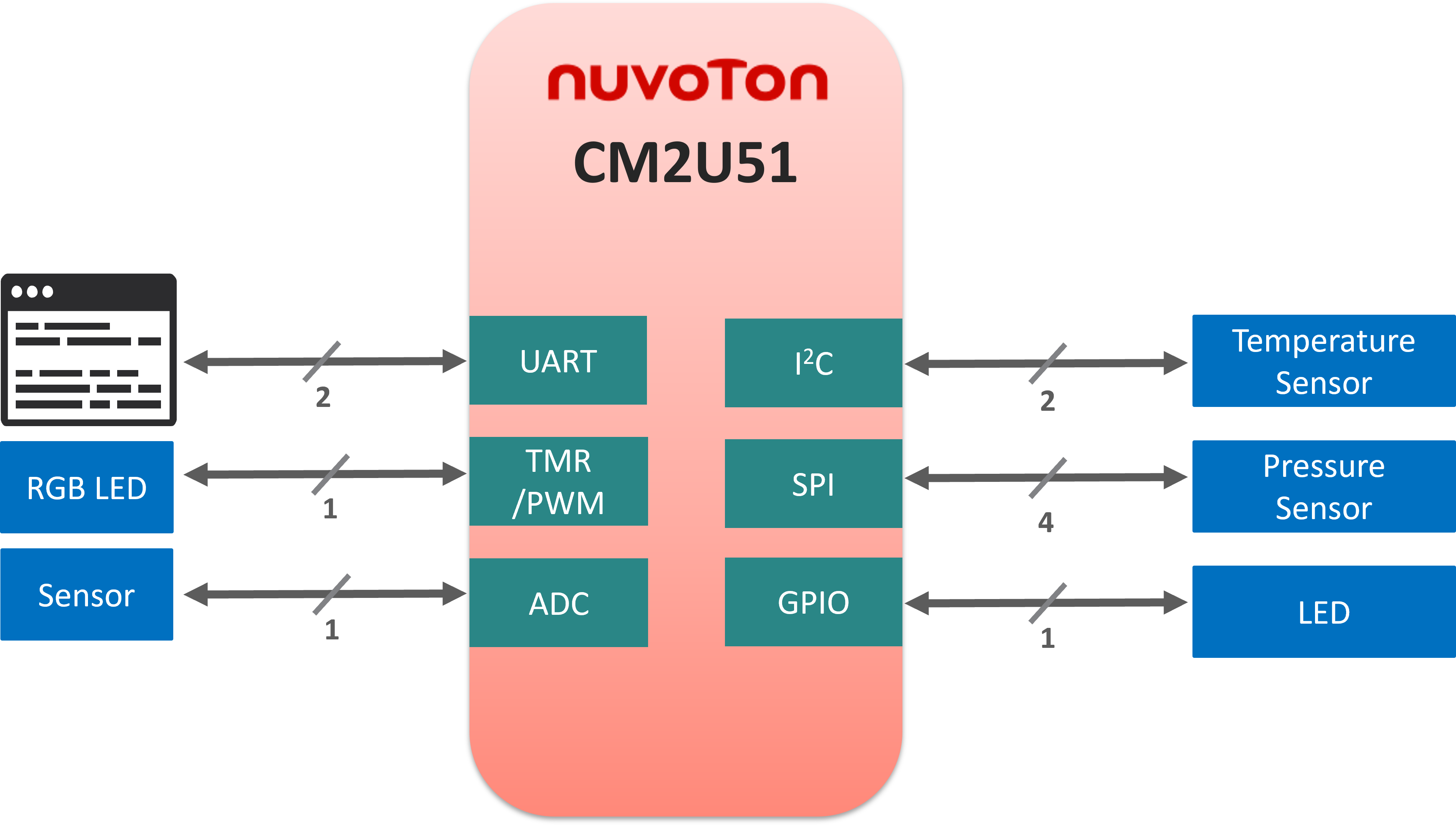

• 系统示意图
