工业电子秤是由 NuMicro® M254 微控制器与 NADC24 模拟数字转换器所组成。NADC24是一个高精度 24 位 ΔΣ 模拟数字转换器 (ADC)，是用来读取称重传感器 (Loadcell) 的信号，并且设定内建的可编程增益放大器 (PGA) 与数字滤波器 (FIR)，来得到更准确的重量数值。

M254 是通过 SPI 接口读取 NADC24 转换的数值，经过计算后，可以显示四种不同的重量单位，克 (g)、公斤 (kg)、磅 (lb)、盎司 (oz) 到段式 LCD 上。

• 方案特色


  -	最大秤重：50 kg
  -	精度值：1 g
  -	单位转换：克、公斤、磅、盎司
  -	电源：9 V 碱性电池
  -	省电：3 分钟无重量变化

• MCU 特点

  NADC24 (24-bit ΔΣ ADC)
  -	PGA 增益：1 至 128
  -	数据速率：1.25 SPS 至 153 k SPS
  -	10 SPS 数据速率，23 位 ENOB
  -	4 个外部差分通道或 8 个外部单端通道
  -	内部参考电压发生器（1.2 V / 2.4 V）
  -	内部温度传感器：±2℃
  -	低功耗操作电流：1.38mA
  -	SPI 界面

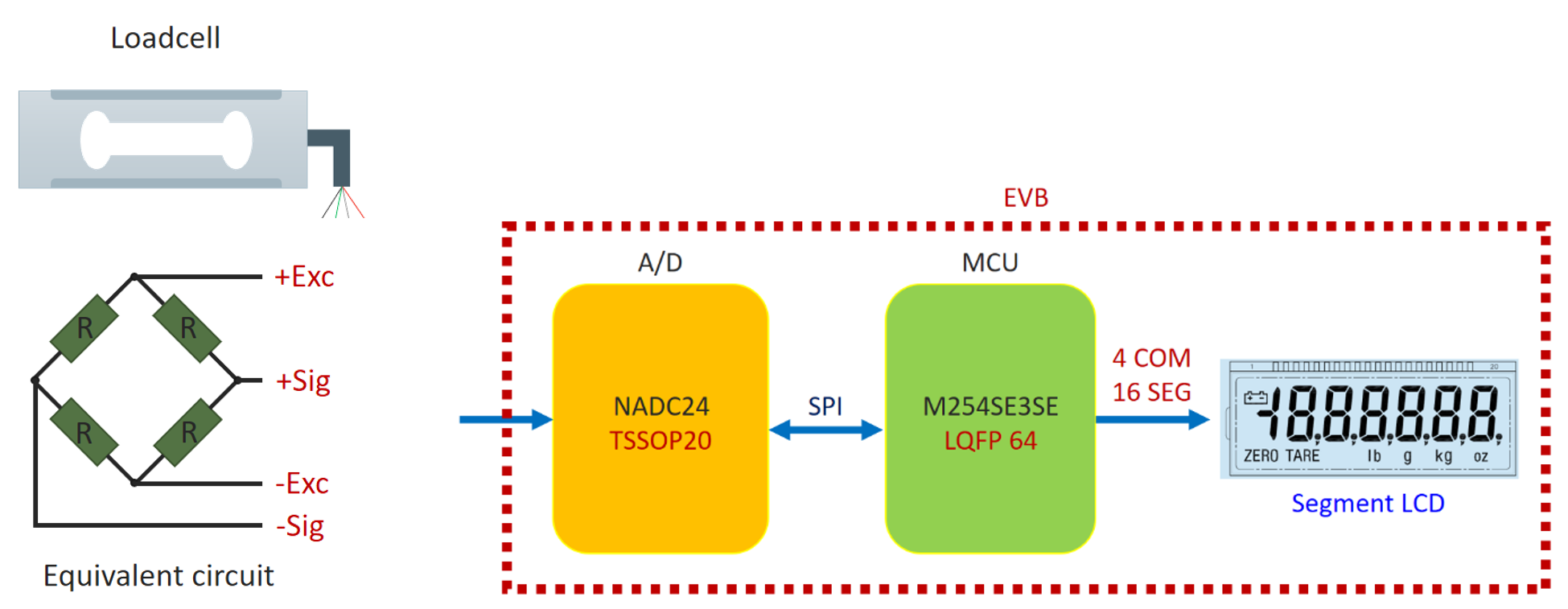

• 系统示意图
