新唐 DALI 系统方案是使用符合 IEC62386 标准规范并由 DiiA 协会制定的数字寻址灯控接口技术 (DALI) 所开发的灯控方案。新唐在 NuMicro® NDA103 系列、NDA102 系列和 M467 系列 微控制器上提供兼容于 IEC 62386 认证的链接库、开发工具以及各式应用开发板。

新唐 DALI 应用控制器方案内建相容 IEC 62386-103 的完整链接库，并提供弹性的 API，让客户可依应用需求自行组合与客制化 DALI 指令。

• 功能


  	DALI 应用控制器解决方案
  -	NuMaker-M467HJ 开发板搭配 NuMaker-DALI-Master 上板
  	- NuMaker-HMI-M467 可取代 NuMaker-M467HJ， 支援 emWin / LVGL 图形库与电阻式触控韧体库
  -	DALI 链接库
  	- 相容 IEC 62386-103
  	- 可迭加 IEC 62386-3XX
  -	应用层 API，弹性组合 DALI 指令与控制通讯流程

• MCU 特点

  M467HJHAN (32-bit Arm® Cortex®-M4F)
  -	工作频率：200 MHz
  -	內置 1024 KB Flash memory / 512 KB SRAM
  -	硬件密码加速器 + 随机数生成器 + 密钥储存区
  	- AES、SHA/HMAC、RSA、ECC
  -	USB 2.0 高速装置 / 主机 / OTG 控制器
  -	USB 2.0 全速装置 / 主机 / OTG 控制器
  -	EMAC 10/100 Mbps
  -	CAN FD、SPI、QSPI、I²C、I²S、UART、EBI、HyperBus
  -	16-bit 200 MHz PWM、12-bit 5 MSPS SAR ADC、 12-bit 1 MSPS DAC、满摆幅比较器

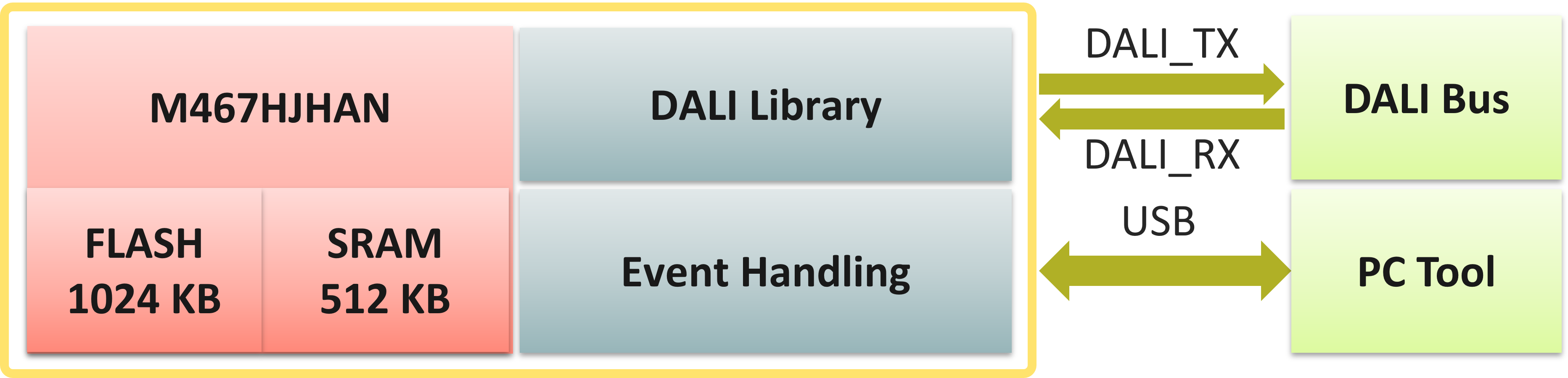

• 系统方块图

DALI 系统方案 – 控制设备与控制装置

新唐 DALI 系统方案是使用符合 IEC62386 标准规范并由 DiiA 协会制定的数字寻址灯控接口技术 (DALI) 所开发的灯控方案。新唐在 NuMicro® NDA103系列、NDA102 系列和 M467 系列微控制器上提供兼容于 IEC 62386 认证的链接库、开发工具以及各式应用开发板。

• 功能


  	DALI 控制装置解决方案
  -	NuMaker-DALI-NDA103 开发板
  -	NuMaker-DALI-Sensor 上板
  -	DALI 总线供电装置
  -	支持协议：
  	- IEC 62386-301 按钮
  	- IEC 62386-302 开关
  	- IEC 62386-303 占用传感器
  	- IEC 62386-304 光传感器
  	DALI 控制设备解决方案
  -	NuMaker-DALI-NDA102 开发板
  -	NuMaker-DALI-Lighting 上板
  -	支持协议：
  	- IEC 62386-207 LED 灯具
  	- IEC 62386-209 Tc、RGBWAF、xy

• MCU 特点

  NDA103 Series (32-bit Arm® Cortex®-M23)
  -	工作频率：40 MHz
  -	低操作电流
  	- 正常运行模式
  	- 67.5 μA/MHz (LDO mode)
  	- 36 μA/MHz (DC-DC mode)
  	- 正常掉电模式 (NPD)
  	- < 4 μA with LCD charge pump operation
  	- 待机掉电模式 (SPD)
  	- 0.4 μA with RAM retention
  NDA102 Series (32-bit Arm® Cortex®-M23)
  -	工作频率：48 MHz
  -	內置 64/128 KB Flash memory / 4 KB RAM
  -	16-bit 96 MHz PWM x 12 ch
  -	12-bit 808 kSPS EADC
  -	SPI、QSPI、UART、I²C
  -	工作电压：1.75 V 至 5.5 V
  -	工作温度：-40˚C 至 105˚C
  -	封装：LQFP-64、QFN-33

• 兼容于 IEC 62386 认证的链接库


  IEC 62386-102 控制设备
  -	IEC 62386-202 紧急控制设备
  -	IEC 62386-206 转换数字讯号为直流电压
  -	IEC 62386-207 LED 灯具
  -	IEC 62386-208 开关与继电器
  -	IEC 62386-209 色彩控制
  IEC 62386-103 控制装置 / 应用控制器
  -	IEC 62386-301 按钮
  -	IEC 62386-302 绝对输入设备
  -	IEC 62386-303 占用传感器
  -	IEC 62386-304 光传感器
  D4i
