可实现 8 至 24 串联电池包的电压和电流测量。该方案 AFE 实现了电压测量精度 +/-2.9mV，是目前业内最高标准。自带安全性的自检功能，提供高可靠的系统安全控制。齐全的外部接口，可实现多种场景的接入使用。最多支持 4 组电池包进行并线接入，实现扩容，应急供电功能。

• 方案特色


  -支持 8 至 24 串锂电池管理

  -支持 4 路电芯、1 路 MOS 温度检测

  -支持预充，加热管理

  -支持 RS485/ CAN 通讯

  -支持电芯均衡管理

  -支持高精度 SOC、SOH 估算

  -支持 4 组并机和负载检测

  -支持远程升级

• MCU 特点


  KA49701 (1-chip battery monitoring IC)

  -AFE 电压测量精度 +/-2.9 mV (行业最高水平)

  -主要电路 (ADC、MUX 等) 具有自我诊断功能

  -电池监控 IC 诊断自己的潜在故障

  -较少外部电路就可以建立安全的系统

  -既有高成本效益的低边开关

  M2A23 (32-bit Arm® Cortex® -M23)

  -工作频率达 40 MHz

  -工作电压：2.5V 至 5.5V

  -工作温度：-40°C 至 +125°C

  -EFT 4.4 kV

  -ESD HBM 8 kV

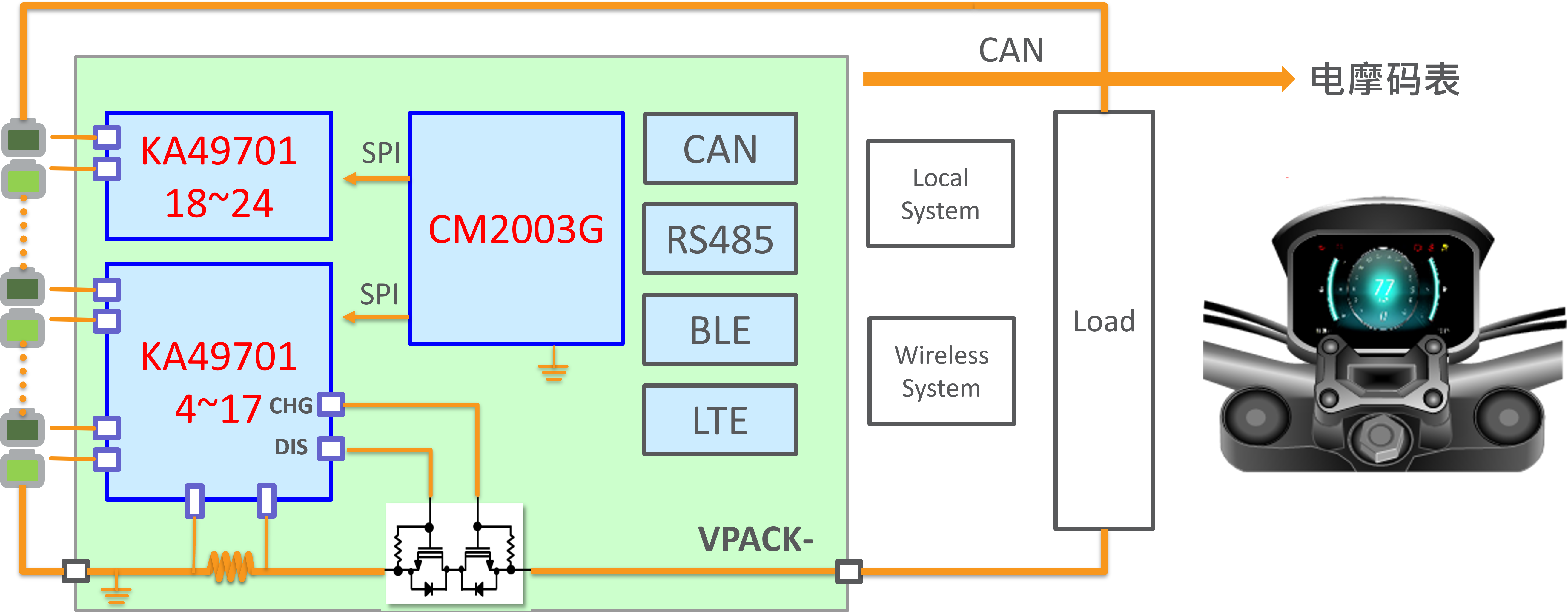

• 系统示意图
