高质量 • 高效能 • 低功耗

NAU8421YG  是一款高质量 24 位立体声 DAC，具备 8 Vpp 差动模拟输出能力，讯噪比高达 128 dB，总谐波失真加噪声（THD+N）低至 -99 dB。本装置内建 I²C 控制接口，并提供多项可透过脚位选择的功能，同时支持独立运作（Standalone Mode）。
NAU8421YG 的数位 I/O 供电为 3.3V，模拟电源为 5V，方便与各类系统平台整合。
此外，NAU8421YG 具备自动频率侦测机制，可在开机与关机时进行平顺的时序控制，此特性可大幅提升系统整合速度与效率。

• 方案特色


  仅需 5V 直流电源即可输出完整 8 Vpp 振幅

  全差动模拟输出架构

  低成本、小尺寸封装

  自动频率与静音控制，确保开机与无讯号时的稳定输出

  I²S Slave 架构，支持最高 192 kHz 高解析音讯

• MCU 特点


  工作电压：3.0V 至 5.5V

  音讯取样率：最高 192 kHz

  讯噪比（SNR，A-weighted）：128 dB

  总谐波失真加噪声（THD+N）：99 dB

  电源抑制比（PSRR）：105 dB（1 kHz）

  声道分离度：140 dB（1 kHz）

  封装：无铅 32-pin QFN

  工作温度范围：-40°C 至 +85°C

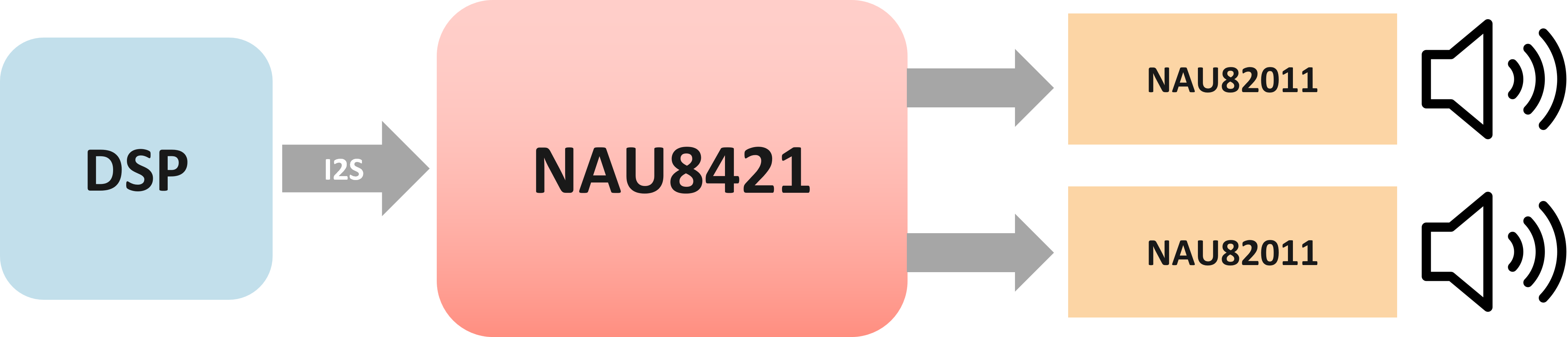

• 系统示意图
