新唐开发平台:进阶使用者的七大诀窍 (7) 使用 PinView 来检查寄存器状态
- 适用情境
-我在协助客户除错,但是我无法取得客户的原始码与项目。
-我在协助客户除错,但是客户与我使用的开发环境接口不同。
- 除错技巧
-不透过开发环境接口使用 PinView 搭配 lua 文件来访问微控制器的内存。
访问内存来验证硬件电路
倾倒 SRAM 资料
使用 lua 语言快速做出测试程序 https://www.lua.org/
1.跑 lua 档案脚本。

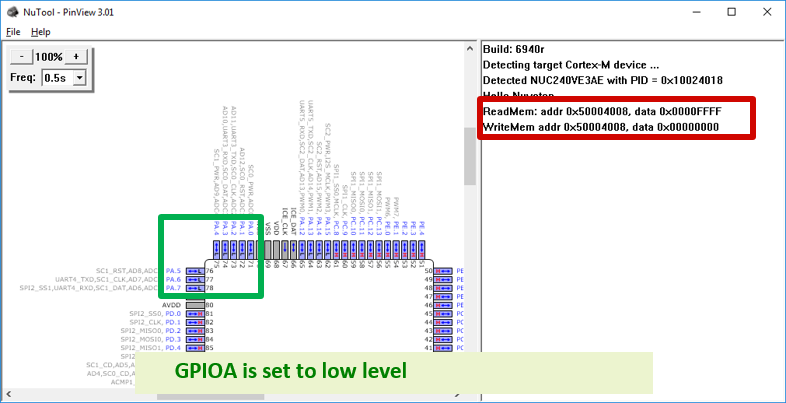

2.PinView 纪录窗口显示动作。

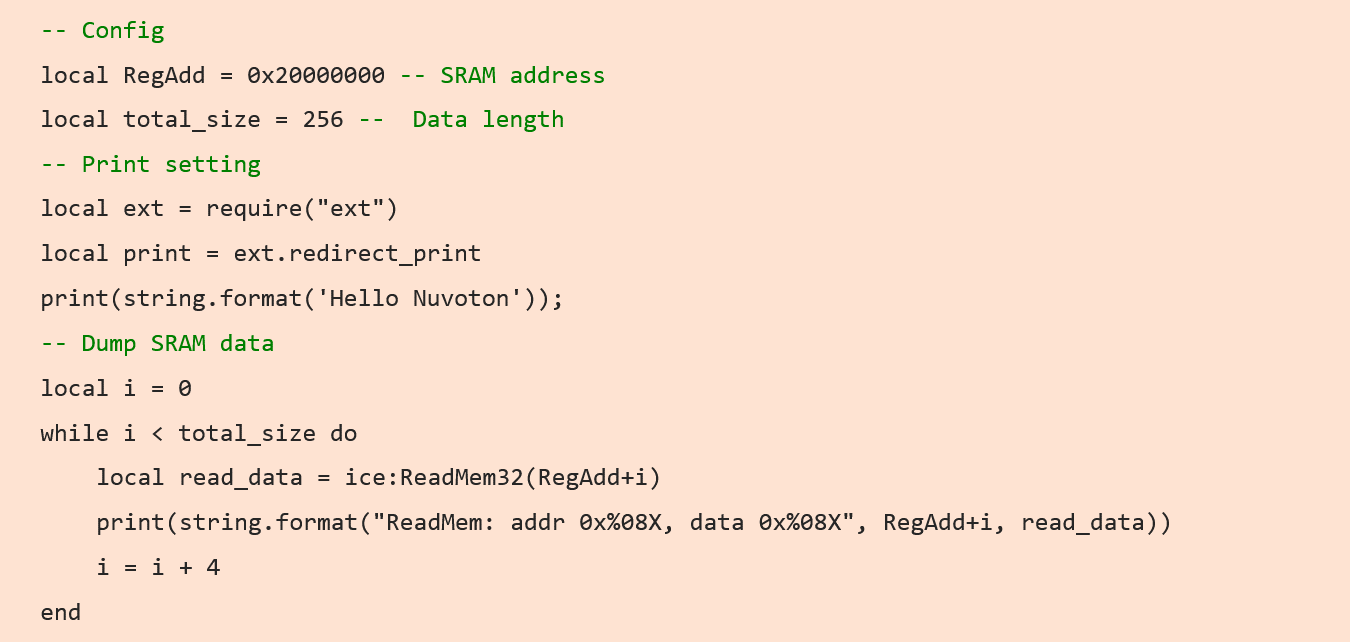

- 例子my1.lua – 倾倒 SRAM 资料
- 例子my.lua – 访问 GPIOA 寄存器来切换 I/O 输出状态
