轻、薄、短、小 产品的最佳推手 - 新唐无晶振USB解决方案

为保证通信正确，USB 产品需要搭配精准而稳定的时钟源，并须确保时钟源不受温度和电源干扰，造成通信失败或死机。产品设计时为产生精准而稳定的时钟源，设计者通常使用外挂晶振来达成目标，设计上至少需要放置一颗晶振和2个负载电容，但这些料件在PCBA加工过程中，常常造成良率下降，如在电容上件过程中产生冷焊的现象，容易造成起振失败；外挂晶振也必须增加电路板面积，增加终端产品的设计困难度。

新唐为解决外挂晶振产生的问题，且为了因应现代电子产品轻、薄、短、小的外型，推出了无晶振USB解决方案－内建精准48 MHz高精度高速 RC 震荡器，可抗电源干扰且可即时进行同步校正，此方案让客户在电路设计过程中，不需要设计外部晶振应用电路，进而可节省3个料件 (1个晶振和2个电容)，且避免加工过程中，可能出现的不良率问题，进而提高客户USB 终端产品品质，另外原本必须用于连接晶振使用的2根管脚，也可以进一步让客户弹性利用设成其他的外设或I/O管脚使用，增加设计弹性。

新唐的无晶振USB解决方案，更带有独家专利的抗电源干扰机制，让客户的USB终端产品可完全通过电气快速暂态脉冲测试 (EFT)，且已广泛用在电竞滑鼠、电竞键盘和摇杆的相关USB 产品应用上。

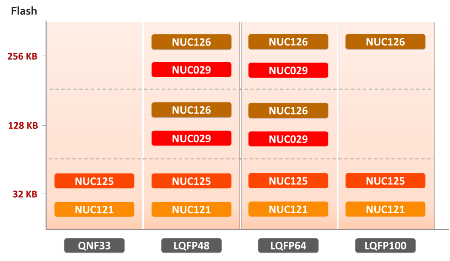

• 新唐无晶振USB解决方案相关MCU

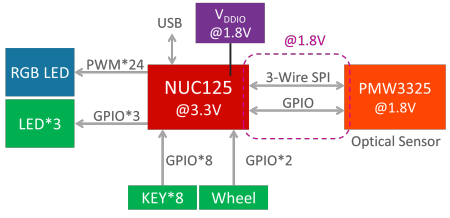

• 新唐无晶振USB解决方案应用实例 – 电竞滑鼠

• • 新唐方案特色
    • 支持每秒 1000 次回报速率，可无延迟地进行回应
  • NCU121/125/126 特色
    • 支持 USB 传输不须外挂晶体 ( Crystal-less )
    • 提供 SPROM，完整保护开发者代码
    • 支持 24 通道 PWM ( NUC121/125 )可连接高达 8 个 LED RGB 灯，制造绚丽灯光效果
    • 支持VAI (Voltage Adjustable Interface, NUC125)，用以连接1.8V感应器串口

• 相关IC
  • NUC029
  • NUC121
  • NUC125
  • NUC126
