完整电梯控制系统包含了电梯顶层控制系统、各楼层呼叫面板、梯内楼层按键板、梯内楼层访问控制、梯内信息显示面板及电梯紧急通讯系统等六项

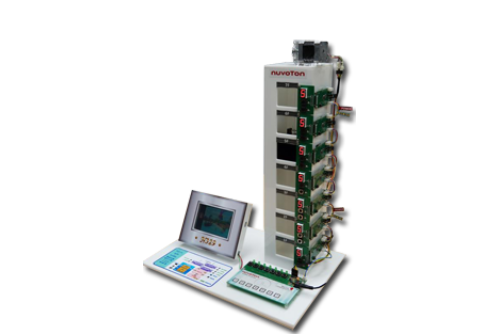

系统示意图

• 电梯顶层控制系统：结合电梯控制与马达驱动，采用新唐M487微控制器
• 各楼层呼叫面板：采用新唐NUC131微控制器
• 梯内楼层按键板：采用新唐NUC131微控制器
• 梯内信息显示面板：采用新唐N329微控制器
• 梯内楼层访问控制：采用新唐M483微控制器
• 电梯紧急通讯系统(五方对讲)：采用新唐M481微控制器
• 电梯门防夹系统：采用新唐M483微控制器

新唐M481、M483、M487微控制器支持
A. 192 MHz system frequency, 512 KB Flash / 64 KB SRAM
B. 192 MHz 24-ch PWM control / Up to 11-ch UART
C. 12-bit, 16-ch 5 MSPS ADC
D. Full duplex I2S, 192 kHz/32-bit
E. 2x 正交编码输入接口(QEI)
F. 2x CAN Bus 2.0B (M483/M487)
G. 10/100 Mbps Ethernet (M487)
H. 1.8V – 3.6V

新唐NUC131微控制器支持
A. 50 MHz system frequency, 64 KB Flash / 8 KB SRAM
B. 50 MHz 24-ch PWM control / Up to 6-ch UART
C. 12-bit, 8-ch 1 MSPS ADC
D. 1x CAN Bus 2.0B
E. 2.5V – 5.5V

新唐N3292微控制器支持
A. 300 MHz system frequency
B. 支持多重影像格式译码器，包括flash, MPEF4, H.264, H.263格式
C. 内建DDR Memory，可达64MB
D. 内建OpenVG硬件加速器
