为何需要门禁控制系统
随着电子产品智能化，大型企业、停车场、电梯与公寓住户对进出管理的需求不断提高，传统的门锁无法再提供足够安全保障，因应而生智能化门禁管理系统。

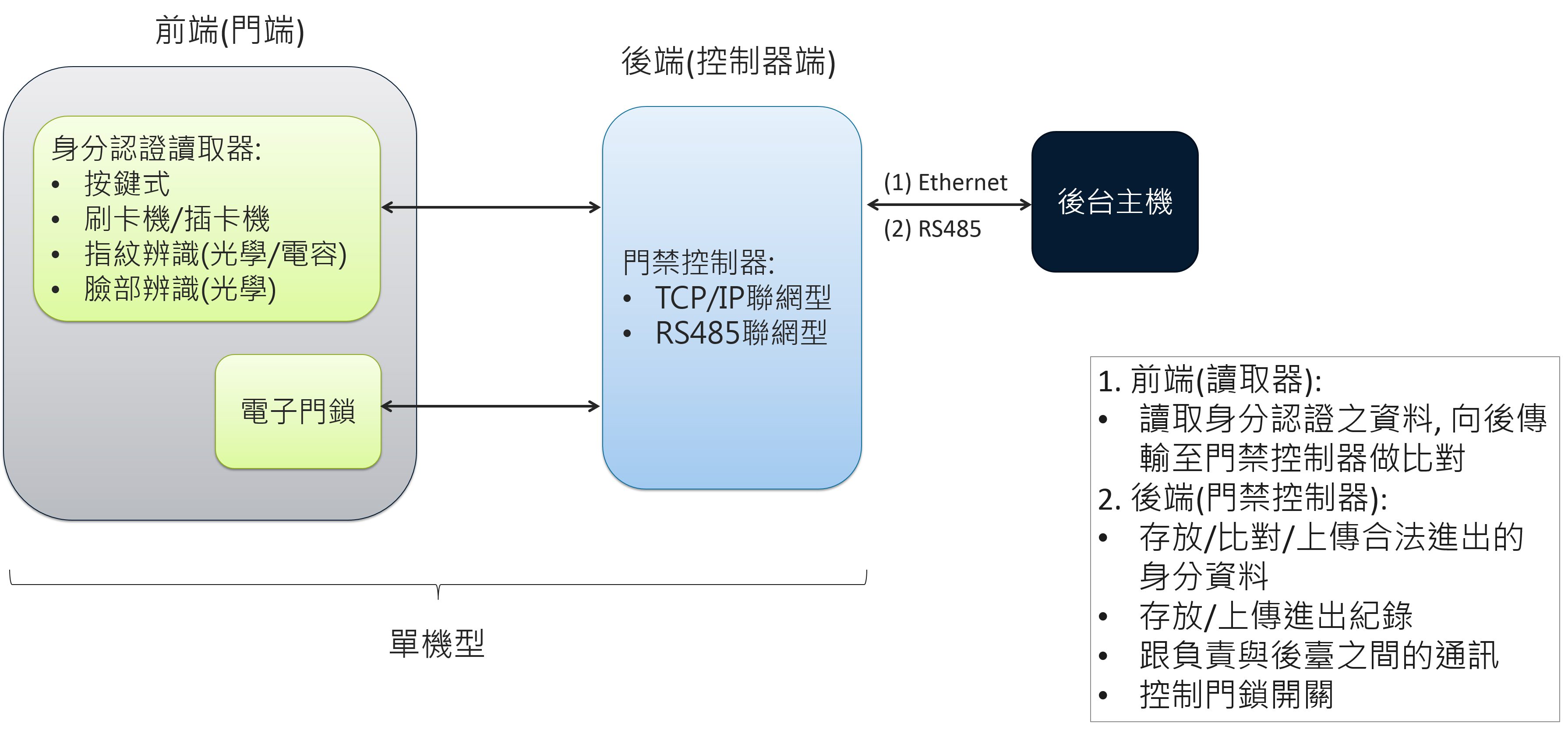

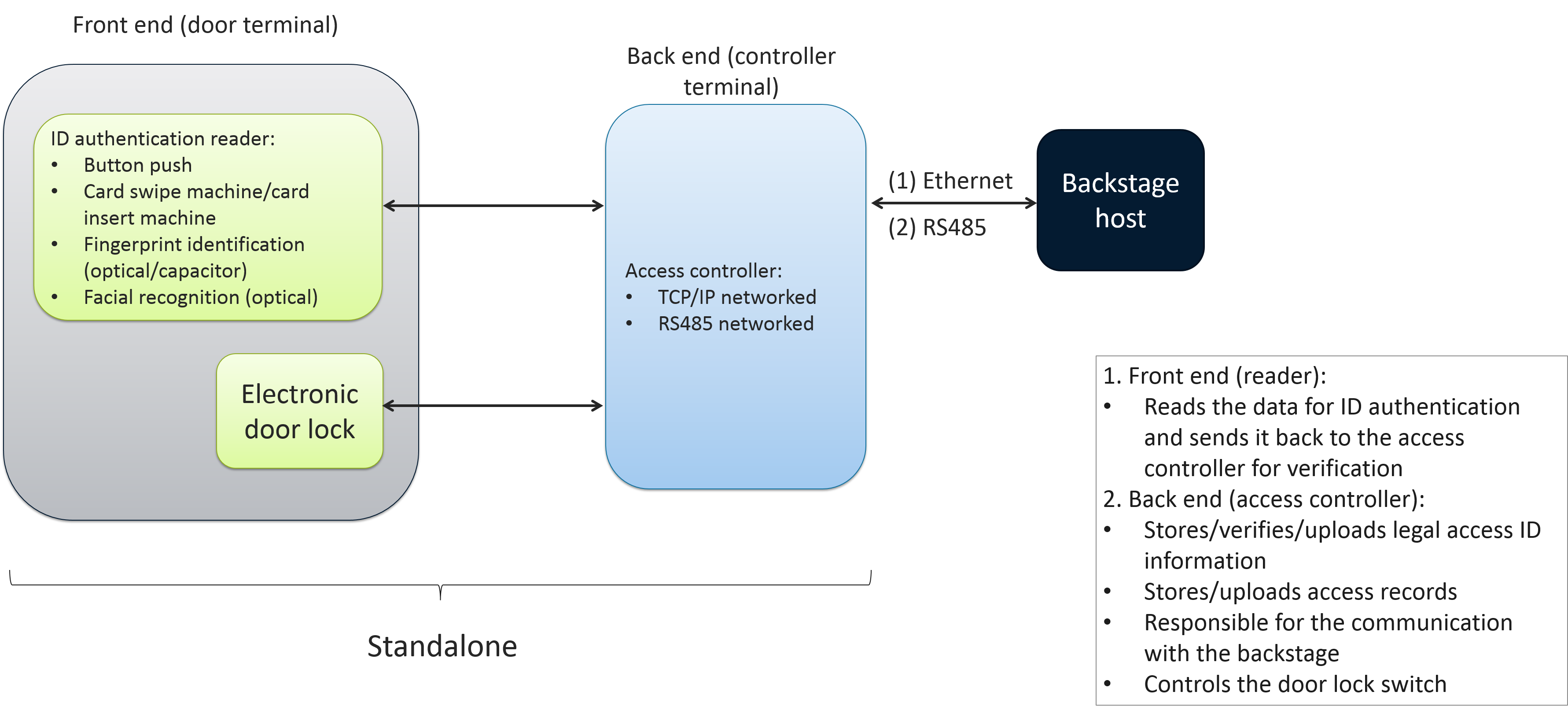

门禁控制系统之架构包含
1. 前端的读取器：按键式、RFID读卡型、指纹辨识型、脸部辨识型

• 读取身分认证之数据，向后传输至门禁控制器做比对

2. 后端的门禁控制器：TCP/IP联网型、RS485联网型

• 存放/比对/上传合法进出的身分数据
• 存放/上传进出纪录
• 负责与后台主机之间的通讯
• 控制门锁开关

3. 最后端的后台主机

前端读取器

前端读取器，根据身分认证方式之不同，可分为:
1. 按键式 (采用8bit，Cortex-M0等级微控制器)

• 8bit：低功耗ML51系列，N76E003系列
• Cortex-M0：NUC029，M031，低功耗M251系列

2. RFID读卡型 (采用8bit，Cortex-M0/M4等级微控制器)

• 8bit：低功耗ML51系列，N76E003系列
• Cortex-M0：NUC029，M031，低功耗M251系列
• Cortex-M4：M4521，M480系列

3. 指纹辨识型 (采用ARM9，Cortex-M4等级微控制器)

• 光学式：Arm9 NUC970系列
• 电容式：Cortex-M4 M480系列

4. 脸部辨识型 (采用ARM9等级微控制器)

• Arm9：NUC970系列

后端门禁控制器
后端门禁控制器，根据连接后台的通讯接口不同，可分为：
1. TCP/IP (Ethernet)联网型 (采用ARM9，Cortex-M4等级微控制器)

• Arm9：NUC970系列
• Cortex-M4：M480系列

2. RS485联网型(采用Cortex-M4等级微控制器)

• Cortex-M4：M480，M4521，M451系列

单机型或分离型门禁控制系统
传统的门禁控制系统多采用RS485与后台通讯。近年来，新开发的门禁控制系统几乎都采用Ethernet与后台通讯。一般而言，整栋大楼(管理多个门)的进出管理多采用分离型架构(读取器跟门禁控制器分开，一个门禁控制器对多个读取器)，而小型商办或居家公寓多采用单机型架构(读取器跟门禁控制器整合成一台整机)。

为何新唐微控制器是您的最佳选择
1. 为何NUC970系列(ARM9核心)适合应用于门禁控制器

• 充足的合封DDR内存支持系统设计之需求 (DDR size 16/32/64/128 MB)
• 支持NAND/ SPI接口，外挂Flash尺寸大小不受限制
• 支持Linux操作系统
• 硬件加解密引擎加速加解密流程并减轻CPU负担
• 两路Ethernet支援TCP/ IP联网
• 多达11路UART (另有2路 ISO7816 UART)
• 支持两路USB HS Host，外接USB储存装置
• 支持两路SD card储存装置
• 多达8路ADC，可侦测备份电池电量状态与支持其他传感器需求
• 支持RGB接口与i80接口，可接屏

2. 为何M480系列(Cortex-M4核心)适合应用于门禁控制器

• 高达192 MHz核心速度，512 KB Flash/ 160 KB SRAM充足的内存空间支持系统设计之需求
• 支持FreeRTOS/ mbed操作系统
• Ethernet 10/100支援TCP/IP联网
• 多达11路UART (6x LPUART + 3x ISO7816 UART + 2x USCI UART)
• 硬件加解密引擎加速加解密流程并减轻CPU负担
• 支持两路USB OTG(高速加全速)，外接USB储存装置
• 支持两路SD card储存装置 (up to 2x 32GB)
• 支持5路SPI，可外挂SPI Flash储存
• 支持EBI接口，可外挂SRAM储存(up to 3x 1MB)，或支持i80 LCD屏
• 多达16路ADC，可侦测备份电池电量状态与支持其他传感器需求
• SPI M接口加高速缓存功能支持外挂之Flash上运行程序代码
