无线供电与数据传输方案
破壁机介绍
破壁料理机集成了榨汁机、豆浆机、冰淇淋机、料理机、研磨机等功能，达到一机多用功能。由于超高转速（20000转/分以上）能瞬间击破食物细胞壁，有效地萃取植物生化素，是现代居家保健、养生首先家电产品。
新唐采用无线供电与数据双向通讯方式的破壁机实现了主机对杯体温度的无线检测，利于杯体密封防水、易拆卸。在马达高速运转震动时稳定获得杯体温度数据，以便整机在多种模式下的精准控制。可扩展于需防水、防尘、拆卸等产品的控制、检测通讯应用。

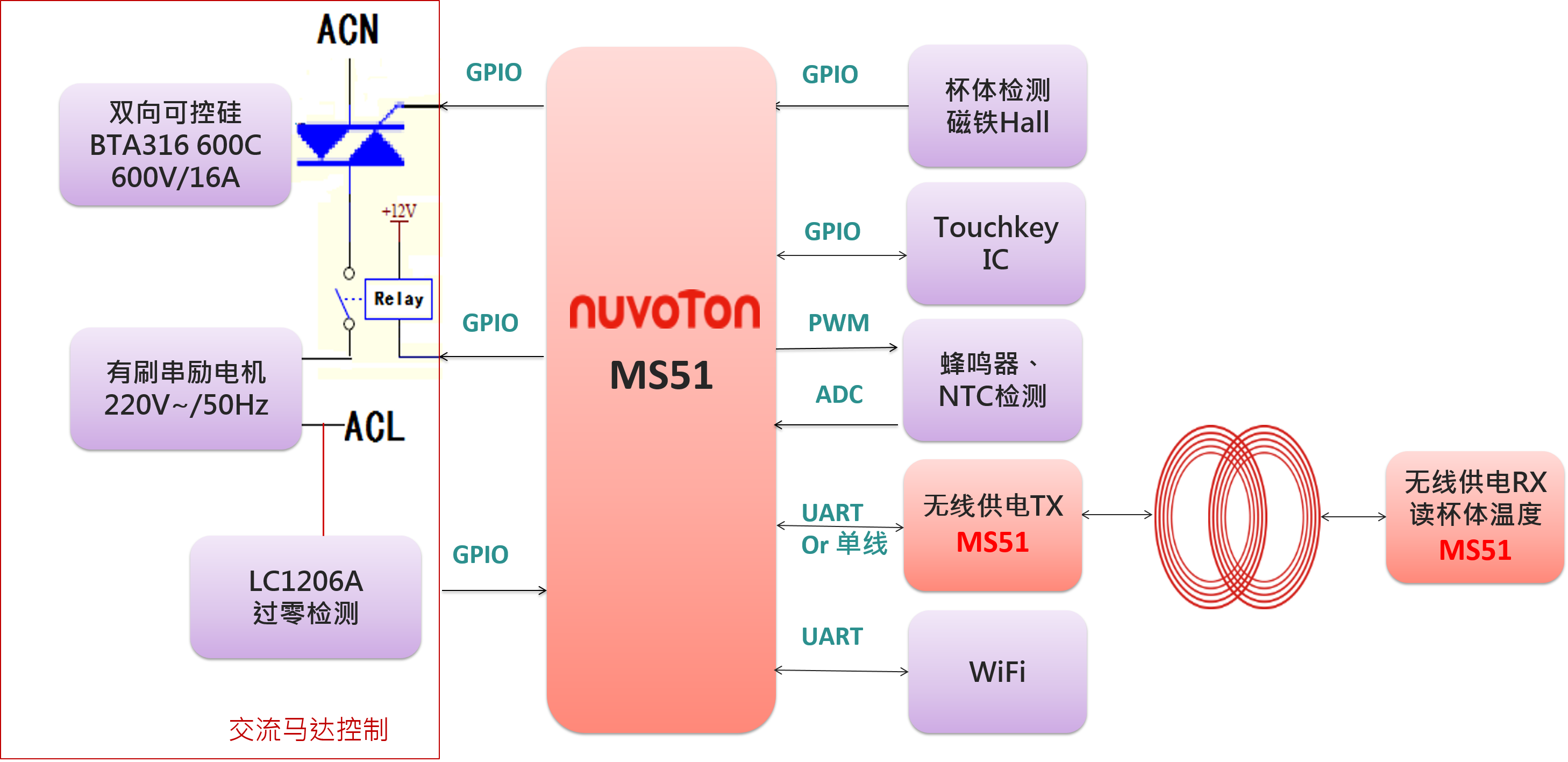

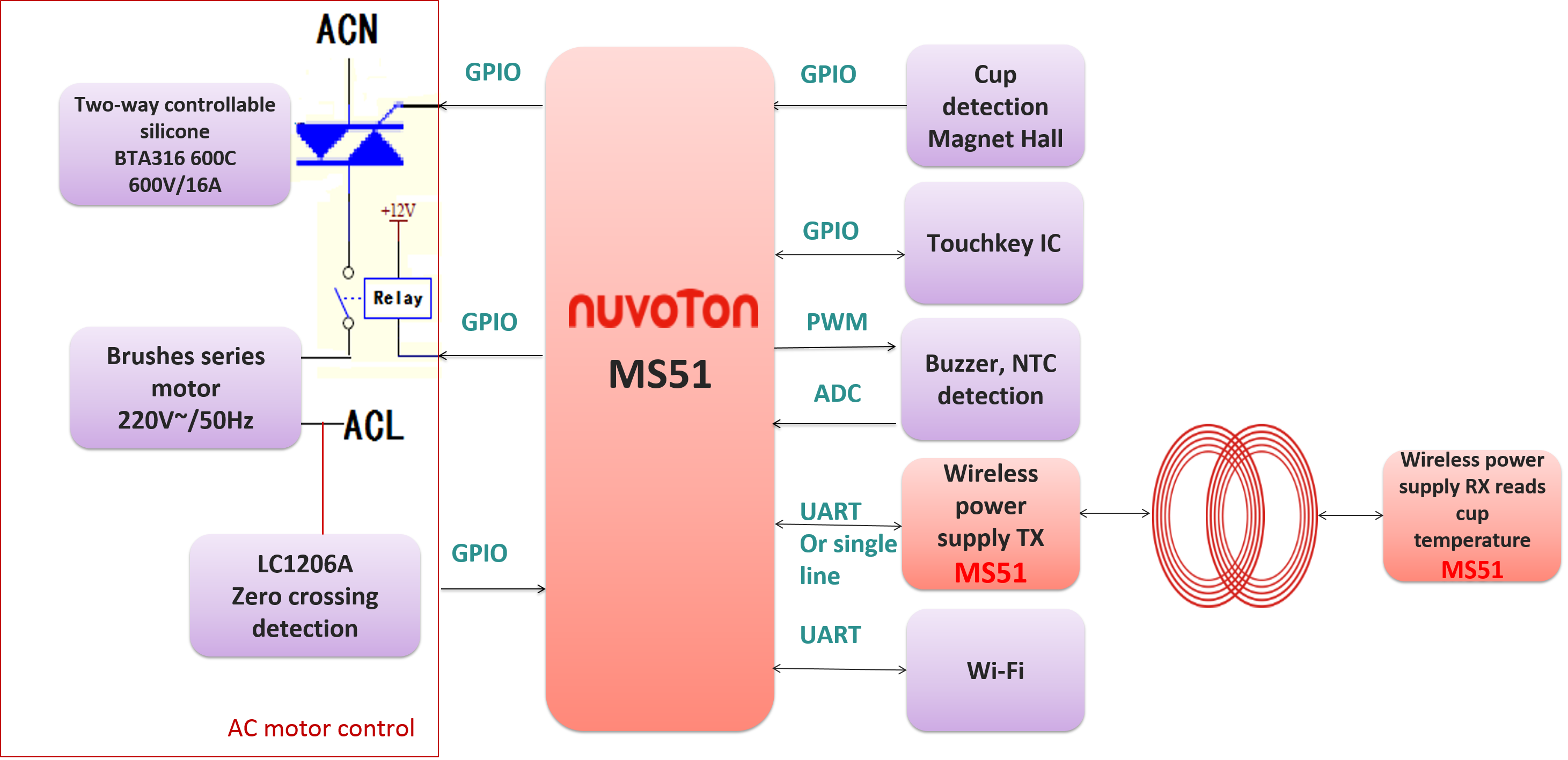

系统框图
相关IC
MS51 (1T 8051，24MHz)
- Flash up to 32KB; RAM up to 2KB
- 电压工作范围: 2.4V ~ 5.5V；工业级工作温度 : -40~105 °C
- 优异的ESD&EFT抗干扰能力：EFT/4KV & ESD HBM up to 8KV
- 封装支持：MSOP10/TSSOP14/QFN20 / TSSOP20/TSSOP28/QFN33
方案特色
- 无线供电与数据检测功能二合为一
- 多种模式可供选择：
-
- 透传模块方式便于原产品功能升级
- 机MCU整合TX模式降低整体成本
