如何计算完成一次ADC转换所需要的时间? 日期：2020-04-13
ADC完整的转换时间为取样时间与转换时间的和，计算公式如下所示：
TADC = TSMP + Tconv
其中Tconv = 1.625us且取样时间的计算公式如下所示：
，且 FADCAQT= Fsys
由上式可得知，在Fsys = 16MHz的条件下:
由于ADC转换可设定为连续取样模式或中断模式，下面分别详述转换时间的计算方式：

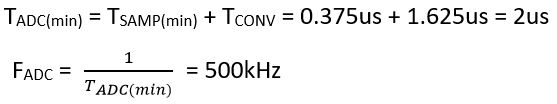

1. 连续取样模式
通过计算可以得出ADC 转换率为500 ksps。
2. 中断模式

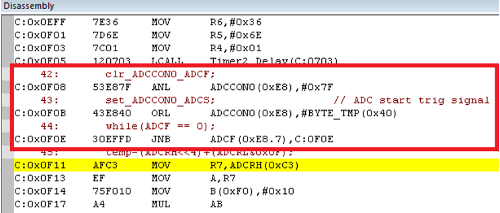

需加上ADC软启动与等待ADC flag举起的时间，以下图为例约为9个指令周期时间

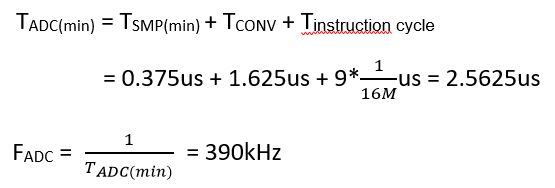

故
通过计算可以得出ADC 转换率为390 ksps。
| 产品: | 微控制器 ,8 位 8051 微控制器 ,工业级 8051 系列 ,低功耗 ML51 系列 |
|---|---|
| 应用: | |
| 功能: | Peripherals,Analog,ADC |
