如何使用EBI与i80接口的LCD Module连接? 日期：2018-11-22
EBI 连接 i80 接口的 LCD Module 需要用到的脚位如下：
EBI_AD [ 15:0 ]：数据传输的引脚 ( EBI data bus )
(16 bit 数据宽度，EBI 接口需使用 EBI_AD [ 15 : 0 ]；若 8 bit 数据宽度，EBI 接口需使用 EBI_AD [ 7 : 0 ])
EBI_nCSx：从设备使能信号，由主设备控制 ( EBI chip select output )
EBI_nRD：EBI 读取使能引脚 ( EBI read enable output )
EBI_nWR：EBI 传输使能引脚 ( EBI write enable output )

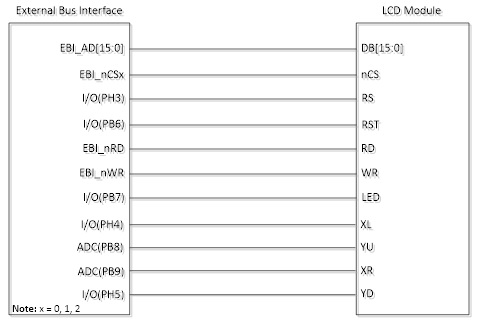

以 LCD Module ( LCDT24963701 ) 举例说明如下:
DB：数据线 ( Data Bus )
nCS：LCD 驱动芯片片选信号 ( LCD chip select output )
RS：寄存器选择，RS = 1：写数据；RS = 0：写命令
RST：LCD 驱动芯片复位信号
RD：读允许信号
WR：写允许信号
LED：背光控制引脚
X+：触摸屏 XL
X-：触摸屏 XR
Y+：触摸屏 YU
Y-：触摸屏 YD
其范例程序可参考以下网址
https://www.nuvoton.com/hq/resource-download.jsp?tp_GUID=EC0120180326104843
