什么是PDMA Stride Mode？该如何使用？ 日期：2018-11-28
Stride模式为一种PDMA的特殊模式，可将某处内存的数据以固定的间隔及数量搬移到另一处的内存。

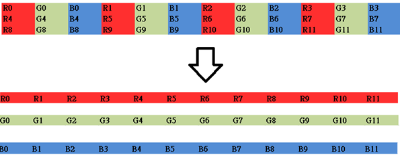

举例：有一连续的内存区块，内容数据为图片颜色信息且排列顺序固定为红色、绿色、蓝色，使用Stride 模式的话可透过硬件将个别红色、绿色、蓝色的数据从内存抽离并搬移至另一块内存区块，且过程中不需要任何CPU的介入。

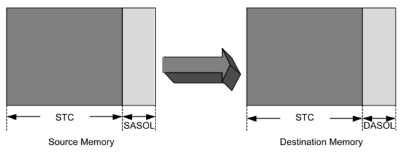

启用Stride模式必须在一般PDMA基础模式下额外设定四个寄存器：
a) STRIDEEN：使能Stride模式
b) SASOL：源地址的偏移量
c) DASOL：目的地址的偏移量
d) STC：每次Stride传输下的数据量
PDMA基础模式介绍与设定请详见TRM M480 Series 章节6.6
| 产品: | 微控制器 ,Arm Cortex-M4 微控制器 |
|---|---|
| 应用: | |
| 功能: | Peripherals,Connectivity,DMA (PDMA) |
