NUC505的加密功能该如何使用ICP tool烧录? 日期：2018-11-27
使用ICP tool对NUC505进行加密烧录分为脱机烧录和在线烧录。请使用者在ICP tool连接前必须先将NUC505切换成ICP mode。
- 在线烧录步骤如下：
- 使用ICP tool连接NUC505后，首先放入欲烧录的bin文件在code位置，如图一。
- 设定MTP密码如图二。用户须自行定义MTP KEY当作密码(图内红框1)，再来设定偏移量(图内红框3)，ICP tool会依照所设定去读取bin文件的偏移量位置当作MTP Signature(图内红框2)，最后图内红框4可以设定锁住MTP，即不可再更改密码。
- 勾选Code和MTP并且按下Start即可把程序代码与MTP密码烧录进NUC505。

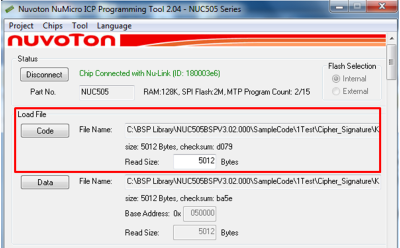

图一：烧录文件所放位置

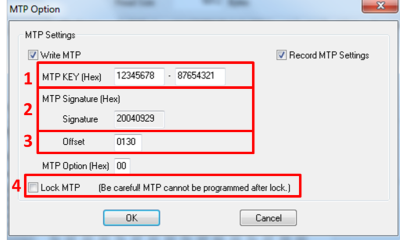

图二：MTP密码设定
图三：烧录勾选设定
- 脱机烧录步骤如下：
- 首先根据上叙1-3点方法后，从NUC505读取已加密过后的bin档，如图四。
- 把已加密过后的bin档放入Code，做欲烧录的档案。
- 在Program Option内勾选Offline Program Mode，如图五。
- 设定MTP KEY, Signature和Offset必须与先前制作加密bin档一致，如图六。
- 勾选Code和MTP并且按下Start把程序代码与MTP密码烧录进Nu-Link pro。
- 欲烧录目标NUC505切换成ICE-SPI模式，并且插上Nu-Link pro即可进行脱机烧录。

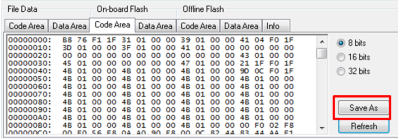

图四：读取已加密后的bin档

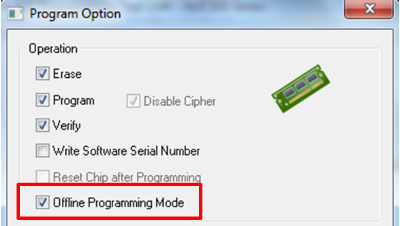

图五：勾选脱机烧录模式

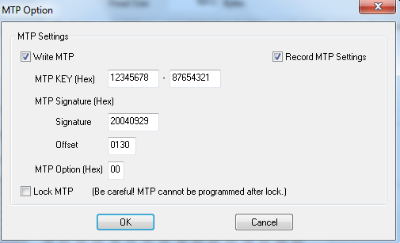

图六：设定脱机烧录MTP密码
| 产品: | 微控制器 ,Arm Cortex-M4 微控制器 ,NUC505 系列 |
|---|---|
| 应用: | |
| 功能: | Software and Tools,ICE & Downloader,Nu-Link-Me (ICE),Nu-Link-Pro (ICE),Nu Tools,In Circuit Programming (ICP) Tool |
