常见问答
GPIO在进入SPD mode后会保持原来的状态，那在wake up reset时GPIO一样维持原来的状态吗？ 日期：2018-11-26

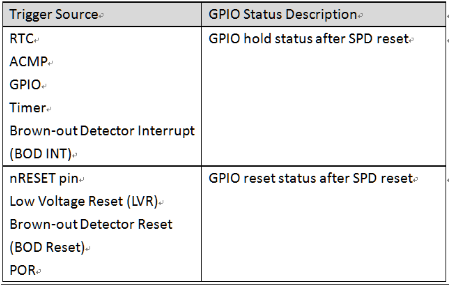

GPIO 在进入standby power-down mode (SPD0/1 mode)后可以保持原本的状态(status)，但wake up reset后会因为触发的来源不同，GPIO状态可能会被重置(reset)，GPIO状态包含MFP, I/O modes, High/Low
总结来说，触发来源是wake up source时GPIO状态可以保持，触发来源是reset source时GPIO状态会被重置
另外，如果在触发来源是wake up source时要让GPIO状态被重置，使用者可以设定IOHR (CLK_IOPDCTL[0])这个寄存器来让GPIO的状态被重置
| 产品: | 微控制器 ,Arm Cortex-M4 微控制器 ,M481 Base 系列 ,M482 USB FS OTG 系列 ,M483 CAN 系列 ,M484 USB HS OTG 系列 ,M485 Crypto 系列 ,M487 Ethernet 系列 |
|---|---|
| 应用: | |
| 功能: | Peripherals,I/O,GPIO,System Operation,Deep Power-down,Power-down,Reset |
