在M453系列相关的audio应用中，将SPI1与SPI2设定为I2S功能。当I2S设为Master或Slave时，DI (Data Input) 与DO (Data Output) 的管脚该如何与外部的audio codec device对接? 日期：2018-06-29

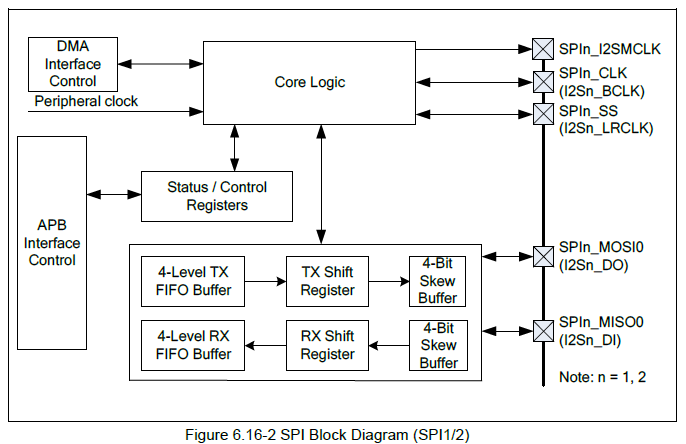

下图为M453系列SPI1与SPI2的方块图，SPI的功能管脚有分Master与Slave的含意。
MOSI (Master Output Slave Input)：当SPI是Master时，此管脚是输出；当SPI是Slave时，此管脚是输入。
MISO (Master Input Slave Output)：当SPI是Master时，此管脚是输入；当SPI是Slave时，此管脚是输出。
将SPI1与SPI2规划为I2S功能时，就不适用MOSI与MISO的定义了。在I2S功能的设定下，不管此I2S被设定为I2S的Master或Slave，其DI (Data Input) 的管脚都是由MISO (I2S_DI) 的管脚当输入，而DO (Data Output) 的管脚都是由MOSI (I2S_DO) 的管脚当输出。
| 产品: | 微控制器 ,Arm Cortex-M4 微控制器 ,NUC442 / 472 系列 |
|---|---|
| 应用: | 消费性产品 |
| 功能: | Peripherals,Connectivity,I2S,SPI |
