NuMicro®家族系列芯片，在电路设计阶段需要保留什么接口给刻录、量产与程序侦错使用？ 日期：2018-03-08
NuMicro® Cortex-M家族系列芯片透过SWD接口(ICE_DAT, ICE_CLK)进行刻录。在电路设计上，必须将VDD, VSS, ICE_DAT, ICE_CLK, nRESET这些脚位留做量产刻录与除错用的接口。
以图一中的NUC121为例，这五根脚必须保留做为刻录接口使用，并依照图二的SWD排针顺序作排列，方便与Nu-Link Debugger直接对接。

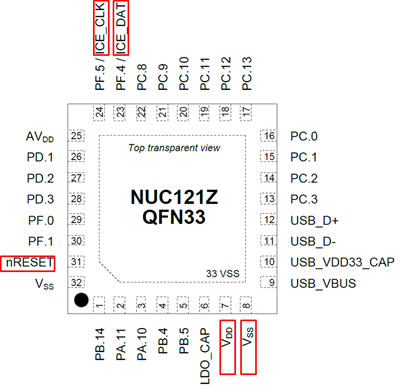

图一 NUC121脚位配置图
图二 SWD接口排针顺序图
Debugger相关内容可至下列路径下载使用说明文件：
http://www.nuvoton.com/tool-and-software/hardware-development-tool/programmer
| 产品: | 微控制器 ,8 位 8051 微控制器 ,Arm Cortex-M0 微控制器 |
|---|---|
| 应用: | |
| 功能: | Peripherals,ARM,SWD,Software and Tools,Hardware,Production |
