NUC505在选择从内部SPI Flash开机模式时，硬件的电路设计上需要注意些什么? 日期：2018-03-08

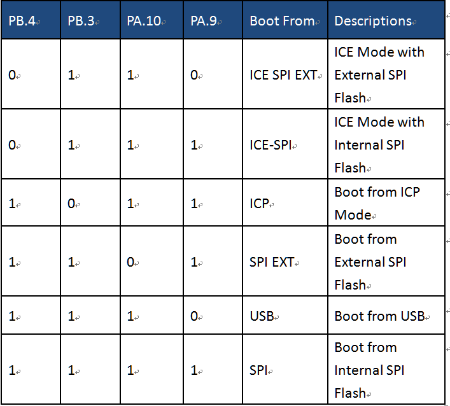

NUC505芯片设计可以根据PB.4, PB.3, PA.10, PA.9四根脚位来设定启动模式，如下表：
在使用Boot from SPI Flash模式下，若上电前PA.9状态为低(即为Boot from USB)，可能会造成程序代码清除。
建议可以在这四根脚位外部预留上拉电阻来调整脚位状态。
NUC505开机时，这四根脚位的内部具有47k的上拉电阻，若IC外部抽取电流的能力太强，会使脚位状态异常，建议可以在这四根脚位外部增加上拉电阻来调整脚位状态。
| 产品: | 微控制器 ,Arm Cortex-M4 微控制器 ,NUC505 系列 |
|---|---|
| 应用: | |
| 功能: | Others |
