是否可以将具有线控（播放/停止，音量增，音量减）功能的耳麦，其麦克风输入同时连接到NuMicro® NUC505系列中的codec ADC (MIC输入)的输入引脚和SAR ADC的输入引脚，并能有效正确的判断出哪个按键被按下时的电压值？ 日期：2016-11-29

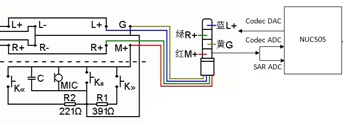

将具有线控功能的耳麦的麦克风输入引脚，同时连接到NuMicro® NUC505系列中的codec ADC (MIC输入)的输入引脚和SAR ADC的输入引脚，其应用电路图接法如下图。
下表为实际测量到的当有/无按键被按下时的SAR ADC采样值，从SAR ADC转换的不同数值中，是可以判断出是否有按键或哪个按键被按下。
| 产品: | 微控制器 ,Arm Cortex-M4 微控制器 ,NUC505 系列 ,NUC505DL13Y ,NUC505DLA ,NUC505DS13Y ,NUC505DSA ,NUC505YLA2Y ,NUC505YLA ,NUC505YO13Y |
|---|---|
| 应用: | 消费性产品 |
| 功能: | Peripherals,Analog,ADC |
