NuMicro® NUC442/472系列中的CAN1的TXD引脚，为什么无法正常输出高电平（High）的电压值？ 日期：2016-11-29
NUC442/472系列中的CAN1的TXD 引脚，是与GPIO PA.1共用引脚。因为PA.1的供电电源是来自VBAT 引脚，与其它GPIO 引脚的供电电源来自VDD不同，所以需要另外提供一个固定的电源给VBAT 引脚。
因此VBAT 引脚不能是浮空(floating)的状态，否则CAN1的TXD是无法正常输出为High的电压值。

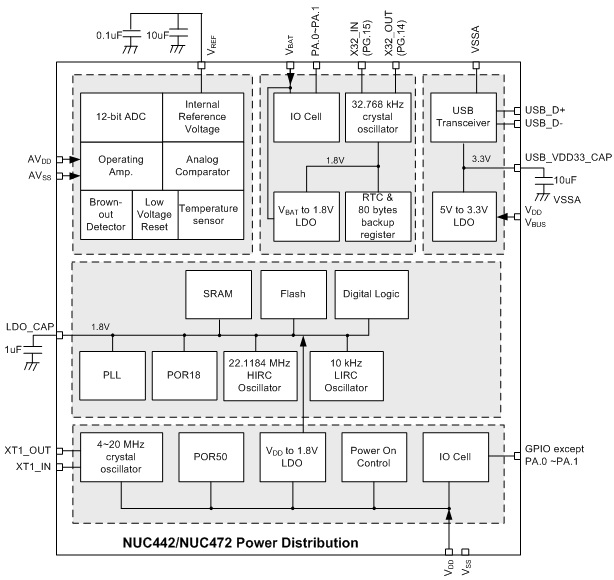

下图为NUC442/472系列的电源架构图。
| 产品: | 微控制器 ,Arm Cortex-M4 微控制器 ,NUC442 / 472 系列 ,NUC442JG8AE ,NUC442JI8AE ,NUC442KG8AE ,NUC442KI8AE ,NUC442RG8AE ,NUC442RI8AE ,NUC442VG8AE ,NUC442VI8AE ,NUC472HG8AE ,NUC472HI8AE ,NUC472JG8AE ,NUC472JI8AE ,NUC472KG8AE ,NUC472KI8AE ,NUC472VG8AE ,NUC472VI8AE |
|---|---|
| 应用: | |
| 功能: | Peripherals,Connectivity,CAN |
